三菱PLC程序编写注意事项(2)

时间:2017-05-30 09:52来源:www.eadianqi.com 编辑:自动控制网
解决这种现象的办法是:把新添加的程序项目引入到PLC的扫描过程中去。具体方法如下: 1、双击PLC项目管理器中PLC参数。 2、在弹出的CPU参数设置窗口中,点击程序标签,再在左边的程序列表中单击选定新添加的程序项

   本文来自www.eadianqi.com

      解决这种现象的办法是:把新添加的程序项目引入到PLC的扫描过程中去。具体方法如下: 自动控制网www.eadianqi.com版权所有

  1、双击PLC项目管理器中“PLC参数”。

本文来自www.eadianqi.com

   本文来自www.eadianqi.com

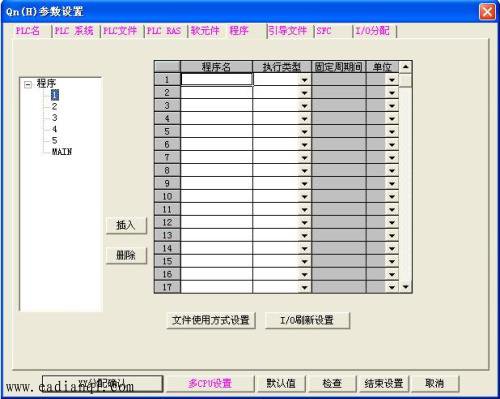

  2、在弹出的“CPU参数设置”窗口中,点击“程序”标签,再在左边的程序列表中单击选定新添加的程序项目,再单击“插入”,最后再为该程序项目指定“执行类型”。 本文来自www.eadianqi.com

   本文来自www.eadianqi.com

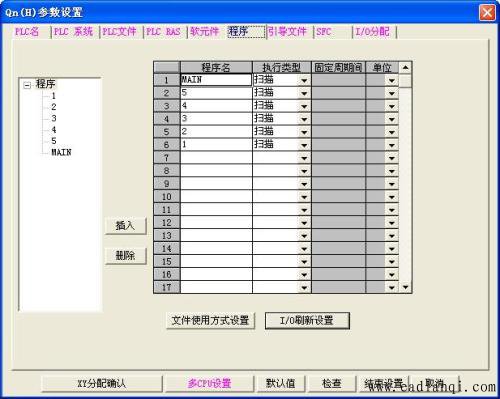

  3、添加完后的结果如下图所示,最后点“结束设置”保存,再下载PLC参数到CPU中就可以了。

自动控制网www.eadianqi.com版权所有

   自动控制网www.eadianqi.com版权所有

      有的时候在线修改程序不允许停机,而下载PLC参数则必须在停机状态下才能下载,那么这个问题该如何解决呢? 本文来自www.eadianqi.com

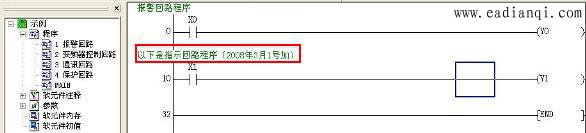

  我的解决方法是:把该段程序写入到PLC已经扫描执行的程序中去,这样可读性可能差点儿,你也可以在新加的程序第一行加入行间声明,注明是新加的程序,如下图所示,这样,在下载程序和声明时就不用停机了。 自动控制网www.eadianqi.com版权所有



自动控制网www.eadianqi.com版权所有
