BIN和BCD指令在梯形图中的符号如图1所示。 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有
图1 BIN和BCD指令在梯形图中的符号 本文来自www.eadianqi.com
BIN指令的功能是将源通道S中的4位十进制数（BCD码）转换成16位二进制数，再存放到目的通道D中。 自动控制网www.eadianqi.com版权所有

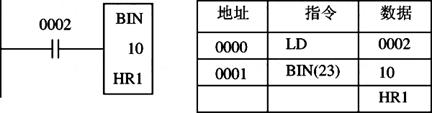

BCD指令的功能是将源通道S中的16位二进制数转换成4位十进制数（BCD码），存放到目的通道D中去。 自动控制网www.eadianqi.com版权所有 BIN和BCD指令可使用的源通道为：输入继电器通道、输出继电器通道、定时器/计数器通道、保持继电器通道和数据存储器通道，可使用的目的通道为：输出继电器通道、保持继电器通道和数据存储器通道。执行BIN或BCD指令时，如转换的结果为“0”，则1906为ON。 自动控制网www.eadianqi.com版权所有 图2所示是当0002为ON时，将10通道中的4位十进制数（BCD码形式）转换为16位二进制数，存放到HR1通道中去。如执行BIN指令前10通道存放的数据为3721（见表1），则执行BIN指令后HR1如表2所示。 本文来自www.eadianqi.com
图2 BIN指令 本文来自www.eadianqi.com 表 CH10 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有
表 HR1 自动控制网www.eadianqi.com版权所有 |
