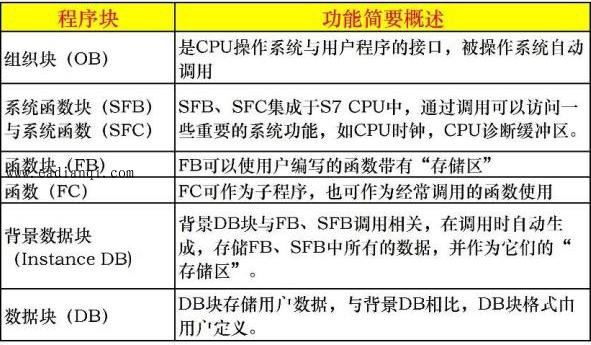

这几种程序块的功能简要说明如下： 本文来自www.eadianqi.com

　　说明：
　　调用程序块：OB，FB，FC（可以调用除OB块外的其它程序块）； 本文来自www.eadianqi.com

　　被调用程序块：FB，FC，SFB，SFC。

　　1、组织块OB

　　OB由系统自动调用，并执行用户在OB块中编写的程序，所以OB的基本作用是调用用户程序。 自动控制网www.eadianqi.com版权所有

　　在OB块中编写程序的最大容量，S7-300是16KB，S7-400是64KB。

本文来自www.eadianqi.com

　　除主程序循环OB1外，其它OB均是由事件触发的中断。

本文来自www.eadianqi.com

　　2、函数FC

自动控制网www.eadianqi.com版权所有

　　函数FC有两个作用：（1）作为子程序用；（2）作为函数用，函数中通常带形参。 自动控制网www.eadianqi.com版权所有

　　函数中程序的最大容量，S7-300是16KB，S7-400是64KB。 本文来自www.eadianqi.com

　　FC的形参通常也称为接口区，参数类型分为输入参数，输出参数，输入/输出参数和临时数据区。 自动控制网www.eadianqi.com版权所有

　　在编写函数FC的输出参数时，应避免没有直接输出（否则，可能输出一个随机值，影响程序的判断）。可以在函数的开始，将字输出参数清0，位输出参数复位。 本文来自www.eadianqi.com

　　3、函数块FB 本文来自www.eadianqi.com

　　FB与FC相比，FB每次调用都必须分配一个背景数据块，用来存储接口数据区（TEMP类型除外）和运算的中间数据。其它程序可以直接使用背景数据区中的数据。

本文来自www.eadianqi.com

　　FB中程序的最大容量，S7-300是16KB，S7-400是64KB。 本文来自www.eadianqi.com

　　FB的接口区比FC多了一个静态数据区（STAT），用来存储中间变量。

　　程序调用FB时，形参不像FC那样必须赋值，可以通过背景数据块直接赋值。

自动控制网www.eadianqi.com版权所有

　　由于FB带有背景数据块，输出参数不会输出随机值，可以不在FB中编写初始化程序。

自动控制网www.eadianqi.com版权所有

　　4、数据块DB

本文来自www.eadianqi.com

　　DB用来存储用户数据及程序的中间变量，为全局变量。DB的最大容量，S7-300为32KB，S7-400为64KB。

自动控制网www.eadianqi.com版权所有

　　DB可分为共享数据块（Share DB）、背景数据块（Instance DB）和用户自定义数据（UDT）类型的数据块。 本文来自www.eadianqi.com

　　★ 共享数据块可作为所有程序使用的全局变量，在CPU允许的条件下，一个程序可创建任意多个DB，每个DB的最大容量为64KB。 本文来自www.eadianqi.com

　　默认条件下，共享数据块为掉电保持，在其属性菜单中选中“Non Retain”可以更改为掉电数据丢失。

自动控制网www.eadianqi.com版权所有

　　如CPU中无足够的内部存储空间保存数据，可将指定的数据保存到共享数据块。存储在共享数据块中的数据可被其它任意一个块调用（全局变量）。这一点和背景数据块不同，背景数据块只能被指定的功能块（FB）使用，保存在背景数据块中的数据只能在这个功能块中有效。
