NPN和PNP型传感器在和PLC连接时如何接线?需要注意些什么?

时间:2018-11-21 18:31来源:www.eadianqi.com 编辑:自动控制网
NPN和PNP型传感器在和PLC连接时如何接线?需要注意些什么? 图1 NPN型传感器和PLC的接线方式 NPN类传感器在有信号触发的时候,信号输出线和V0线相连,相当于输出0V(5V/24V-)。NPN型传感器和PLC连接的时候,只能接漏型接法。 图2 NPN型传感器和PLC的接线方式 P
NPN和PNP型传感器在和PLC连接时如何接线?需要注意些什么?
NPN型传感器和PLC的接线方式

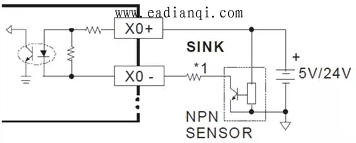

图1  NPN型传感器和PLC的接线方式
NPN类传感器在有信号触发的时候,信号输出线和V0线相连,相当于输出0V(5V/24V-)。NPN型传感器和PLC连接的时候,只能接漏型接法。
NPN型传感器和PLC的接线方式

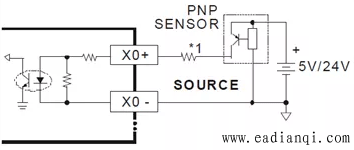

图2  NPN型传感器和PLC的接线方式
PNP类传感器在有信号触发的时候,信号输出线和VCC线相连,相当于输出VCC(5V/24V+)。PNP型传感器和PLC连接的时候,只能接源型接法。
如何理解源型和漏型接法?
源型接线:源型输入就是高电平有效,意思是电流从输入点流入;漏型接法:漏型输入就是低电平有效,意思是电流从输入点流出。
