三、自动往返控制
将自动往返控制的继电接触器控制线路改造为PLC控制系统 ：
（1）确定I/O信号、画PLC的外部接线图
PLC的输入信号：正转启动按钮SB1，反转启动按钮SB2，停止按钮SB3，热继电器常开触点FR、正向前进限位开关SQ1、反向后退限位开关SQ2、前进极限限位开关SQ3、后退极限限位开关SQ4。
PLC的输出信号：正向运行接触器KM1、反向运行接触器KM2。

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

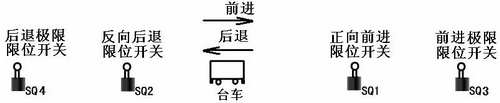

自动往返控制的示意图

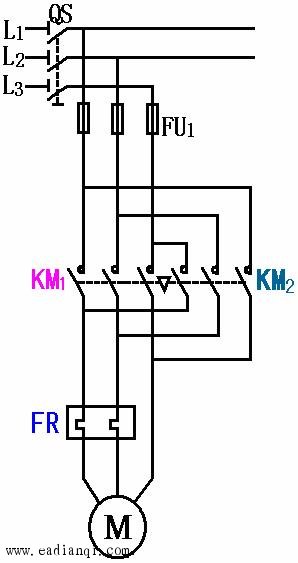

(a)主电路

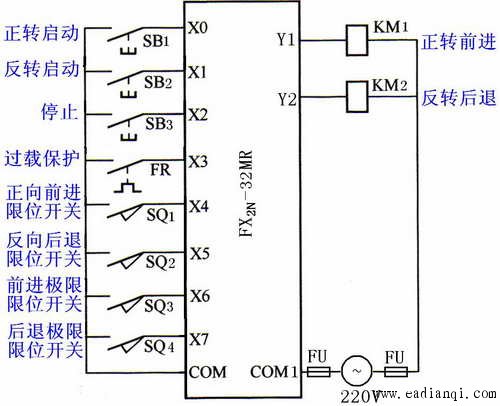

(b) PLC的I/O接线图
自动往返控制的接线 图 自动控制网www.eadianqi.com版权所有

（2）设计梯形图

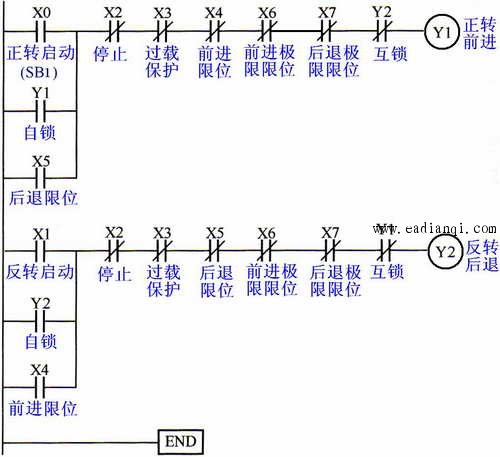

自动往返控制的梯形图
