PLC编程实例及经验设计法(2)

时间:2017-05-20 17:55来源:www.eadianqi.com 编辑:自动控制网
2.三相异步电动机的串自耦变压器降压启动控制 将串自耦变压器降压启动的继电接触器控制改造为PLC控制系统 : (1)确定I/O信号、画PLC的外部接线图 PLC的输入信号:启动按钮SB1,停止按钮SB2,热继电器常开触点FR。

2.三相异步电动机的串自耦变压器降压启动控制
将串自耦变压器降压启动的继电接触器控制改造为PLC控制系统 :
(1)确定I/O信号、画PLC的外部接线图
PLC的输入信号:启动按钮SB1,停止按钮SB2,热继电器常开触点FR。
PLC的输出信号:运行接触器KM2、串接自耦变压器接触器KM1。

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

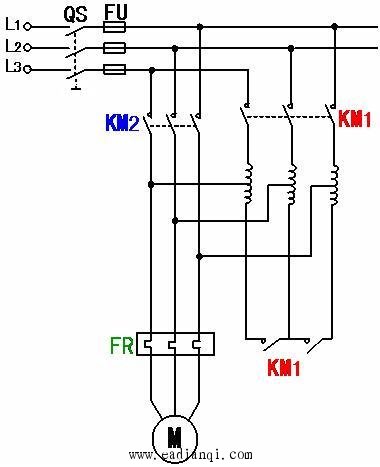

(a)主电路 本文来自www.eadianqi.com

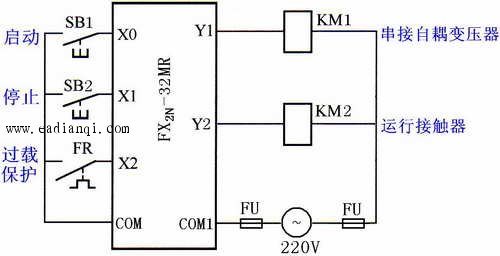

(b)PLC的I/O接线图
电动机的自耦变压器降压启动的接线图
