一般系统的设计文件应包括系统硬件配置图、模块统计表、PLC的I/0接口图和I/0地址表。 自动控制网www.eadianqi.com版权所有

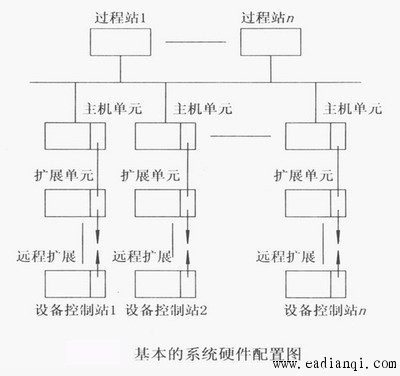

1、系统硬件配置图 自动控制网www.eadianqi.com版权所有 系统硬件配置图应完整地给出整个系统硬件组成，它应包括系统构成级别（设备控制级和过程控制级）、系统联网情况、网上可编程序控制器的站数、每个可编程序控制器站上的中心单元和扩展单元构成情况、每个可编程序控制器中的各种模块构成情况。下图给出了一般的二级控制系统的基本系统硬件配置图。 自动控制网www.eadianqi.com版权所有  图1 基本的系统硬件配置图 2、模块统计表 自动控制网www.eadianqi.com版权所有 模块统计表应包括模块名称、模块类型、模块订货号、所需模块个数等内容。 自动控制网www.eadianqi.com版权所有

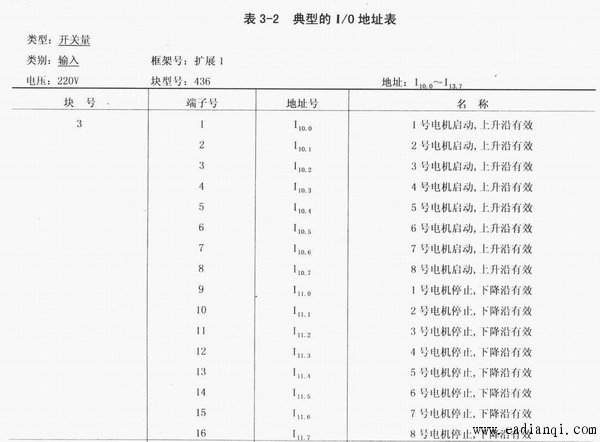

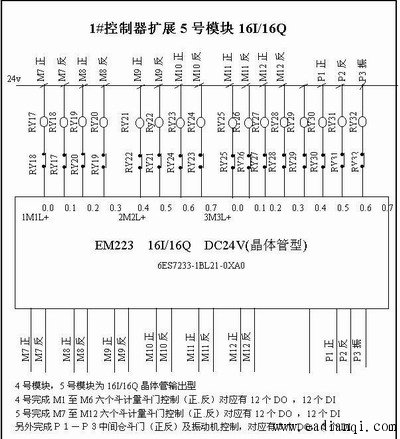

3、I/O硬件接口图 本文来自www.eadianqi.com 反映了可编程序控制器输入输出模块与现场设备的连接。如下图。 自动控制网www.eadianqi.com版权所有  图2 I/O硬件接口图 4、 I/O地址表 把输入输出列成表，给出相应的地址和名称，以备软件编程和系统调试时使用。这种表称为 I/O地址表，也叫输入输出表。下表为I/O地址表的典型格式。 自动控制网www.eadianqi.com版权所有  图3 典型的IO地址表 |
