压力阀在调压与减压回路中的应用

时间:2015-05-24 10:24来源:www.eadianqi.com 编辑:自动控制网

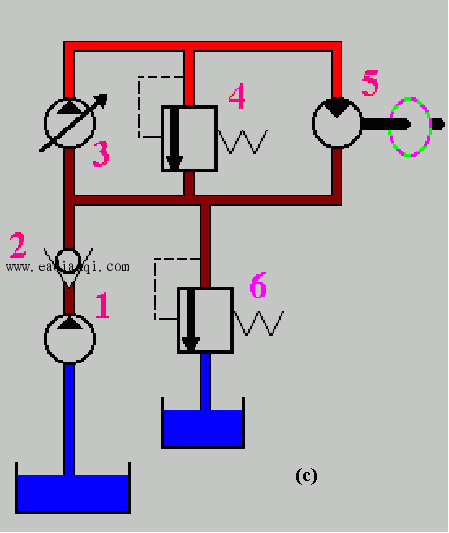

调压回路: o 在定量泵系统中(a),液压泵的供油压力可以通过溢流阀来调节。在变量泵系统中(b),用溢流阀作安全阀以限定系统的最高压力,防止系统过载。当系统中需要两种以上压力时,则可采用多级调压回路(c)。 1.单级调压回路 o 在图示的定量泵系统中,节流阀

调压回路:
o     在定量泵系统中(a),液压泵的供油压力可以通过溢流阀来调节。在变量泵系统中(b),用溢流阀作安全阀以限定系统的最高压力,防止系统过载。当系统中需要两种以上压力时,则可采用多级调压回路(c)。 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

1.单级调压回路

本文来自www.eadianqi.com

o    在图示的定量泵系统中,节流阀可以调节进入液压缸的流量,定量泵输出的流量大于进入液压缸的流量,而多余油液便从溢流阀流回油箱。调节溢流阀便可调节泵的供油压力,溢流阀的调定压力必须大于液压缸最大工作压力和油路上各种压力损失的总和。为了便于调压和观察,溢流阀旁一般要就近安装压力表。

本文来自www.eadianqi.com

2.双向调压回路 自动控制网www.eadianqi.com版权所有

o    当执行元件正、反向运动需要不同的供油压力时,可采用双向调压回路,如图所示。

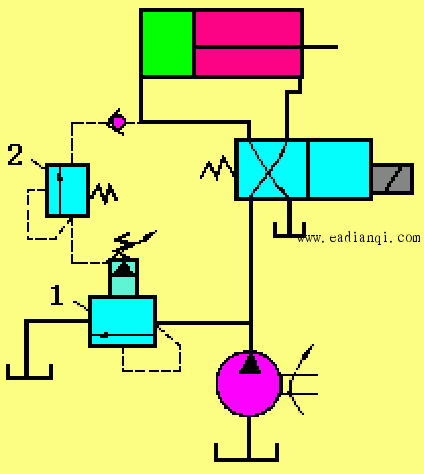

o    图 (a)中,当换向阀在左位工作时,活塞为工作行程,泵出口压力较高,由溢流阀1调定。当换向阀在右位工作时,活塞作空行程返回,泵出口压力较低,由溢流阀2调定。    图 (b)所示回路在图示位置时,阀2的出口被高压油封闭,即阀1的遥控口被堵塞,故泵压由阀1调定为较高压力。当换向阀在右位工作时,液压缸左腔通油箱,压力为零,阀2相当于阀1的远程调压阀,泵的压力由阀2调定

自动控制网www.eadianqi.com版权所有

  本文来自www.eadianqi.com

  本文来自www.eadianqi.com

3.多级调压回路
    在不同的工作阶段,液压系统需要不同的工作压力,多级调压回路便可实现这种要求。
    o  图 (a)所示为二级调压回路。图示状态下,泵出口压力由溢流阀3调定为较高压力,阀2换位后,泵出口压力由远程调压阀1调为较低压力。

本文来自www.eadianqi.com

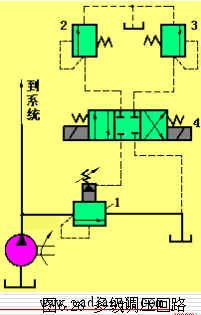

    图 (b)为三级调压回路。溢流阀1的远程控制口通过三位四通换向阀4分别接远程调压阀2和3,使系统有三种压力调定值;换向阀在左位时,系统压力由阀2调定,换向阀在右时,系统压力由阀3调定;换向阀在中位时,系统压力由主阀1调定。
o      在此回路中,远程调压阀的调整压力必须低于主溢流阀的调整压力,只有这样远程调压阀才能起作用。

自动控制网www.eadianqi.com版权所有
