节流口是流量阀的关键部位，节流口形式及其特性在很大程度上决定着流量控制阀的性能。几种常用的节流口如图7.2所示。

本文来自www.eadianqi.com

o    (1)图7.2(a)为针阀式节流口。针阀作轴向移动时，调节了环形通道的大小，由此改变了流量。这种结构加工简单，但节流口长度大，水力半径小，易堵塞，流量受油温变化的影响也大，一般用于要求较低的场合。

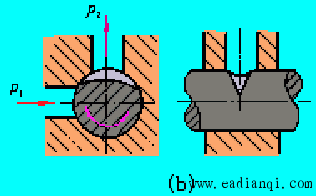

    (2)图7.2(b)为偏心式节流口。在阀芯上开一个截面为三角形(或矩形)的偏心槽，当转动阀芯时，就可以改变通道大小，由此调节了流量。偏心槽式结构因阀芯受径向不平衡力，高压时应避免采用。

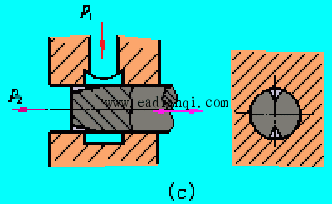

    (3)图7.2(c)为轴向三角槽式节流口。在阀芯端部开有一个或两个斜的三角槽，轴向移动阀芯就可以改变三角槽通流面积从而调节了流量。轴向三角槽式节流口的水力半径较大。小流量时的稳定性较好。在高压阀中有时在轴端铣两个斜面来实现节流。

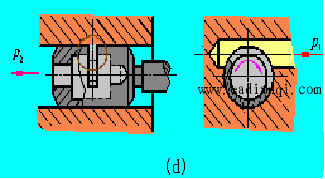

    (4)图7.2(d)为缝隙式节流口。阀芯上开有狭缝，油液可以通过狭缝流入阀芯内孔再经左边的孔流出，旋转阀芯可以改变缝隙的通流面积大小。这种节流口可以做成薄刃结构，从而获得较小的稳定流量，但是阀芯受径向不平衡力，故只适用于低压节流阀中。

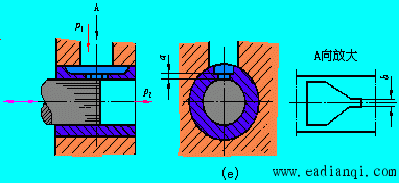

    (5)图7.2(e)为轴向缝隙式节流口。在套筒上开有轴向缝隙，轴向移动阀芯就可以改变缝隙的通流面积大小。这种节流口可以做成单薄刃或双薄刃式结构，流量对温度不敏感。在小流量时水力半径大，故小流量时的稳定性好，因而可用于性能要求较高的场合(如调速阀中)。但节流口在高压作用下易变形，使用时应改善结构的刚度。    本文来自www.eadianqi.com
　
　
