先导型溢流阀实例

时间:2015-05-24 10:22来源:www.eadianqi.com 编辑:自动控制网

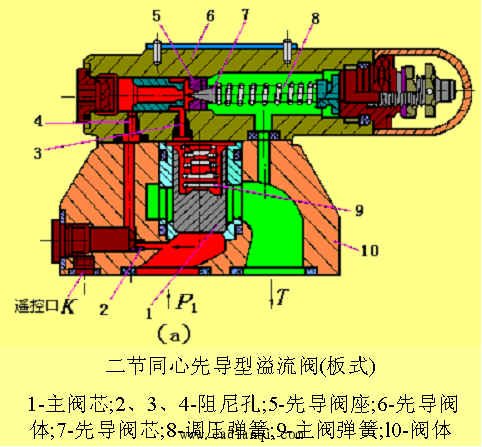

o 图示为二节同心先导型溢流阀的结构图,其主阀芯为带有圆柱面的锥阀。为使主阀关闭时有良好的密封性,要求主阀芯1的圆柱导向面和圆锥面与阀套配合良好,两处的同心度要求较高,故称二节同心。 主阀芯上没有阻尼孔,而将三个阻尼孔2、3、4分别设在阀体10和先

o      图示为二节同心先导型溢流阀的结构图,其主阀芯为带有圆柱面的锥阀。为使主阀关闭时有良好的密封性,要求主阀芯1的圆柱导向面和圆锥面与阀套配合良好,两处的同心度要求较高,故称二节同心。 主阀芯上没有阻尼孔,而将三个阻尼孔2、3、4分别设在阀体10和先导阀体6上。

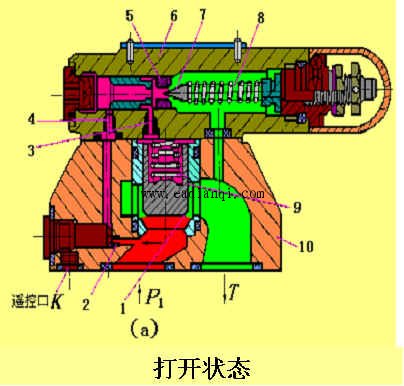

      o其工作原理与三节同心先导型溢流阀相同,只不过油液从主阀下腔到主阀上腔,需经过三个阻尼孔。阻尼孔2和4相串联,相当三节同芯阀主阀芯中的阻尼孔,是半桥回路中的进油节流口,作用是使主阀下腔与先导阀前腔产生压力差,再过阻尼孔3作用于主阀上腔,从而控制主阀芯开启。阻尼孔3的主要作用是提高主阀芯的稳定性,它的设立与桥路无关。

自动控制网www.eadianqi.com版权所有

  本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

o    先导型溢流阀的导阀部分结构尺寸较小,调压弹簧不必很硬,因此压力调整比较轻便。但因先导型溢流阀要在先导阀和主阀都动作后才能起控制作用,因此反应不如直动型溢流阀灵敏。 本文来自www.eadianqi.com

o与三节同心结构相比,二节同心结构的特点是:

自动控制网www.eadianqi.com版权所有

o①主阀芯仅与阀套和主阀座有同心度要求,免去了与阀盖的配合,故结构简单,加工和装配方便。

自动控制网www.eadianqi.com版权所有

o②过流面积大,在相同流量的情况下,主阀开启高度小;或者在相同开启高度的情况下,其通流能力大。

本文来自www.eadianqi.com

o③主阀芯与阀套可以通用化,便于组织批量生产。

自动控制网www.eadianqi.com版权所有

o电磁溢流阀是电磁换向阀与先导式溢流阀的组合,用于系统的多级压力控制或卸荷。为减小卸荷时的液压冲击,可在电磁阀和溢流阀之间加装缓冲器。

本文来自www.eadianqi.com

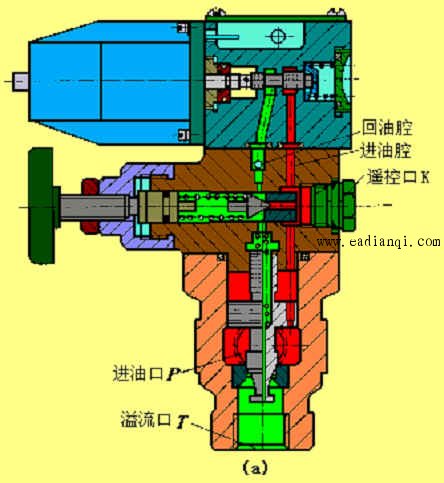

   图为电磁溢流阀的结构图,它是先导型溢流阀与常闭型二位二通电磁阀的组合。 本文来自www.eadianqi.com

    电磁阀的两个油口分别与主阀上腔(导阀前腔)及主阀溢流口相连。当电磁铁断电时,电磁阀两油口断开,对溢流阀没有影响。 本文来自www.eadianqi.com

    当电磁铁通电换向时,通过电磁阀将主阀上腔与主阀回油口相连通,溢流阀溢流口全开,导致溢流阀进口卸压(压力为零),这种状态称之为卸荷。 自动控制网www.eadianqi.com版权所有

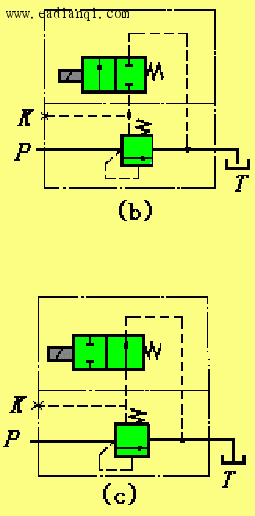

    o先导型溢流阀与常闭型二位二通电磁阀组合时称为O型机能电磁溢流阀,见图( b); 自动控制网www.eadianqi.com版权所有

o与常开型二位二通电磁阀组合时称为H型机能电磁溢流阀,见图( c)。

自动控制网www.eadianqi.com版权所有

o电磁溢流阀除应具有溢流阀的基本性能外,还要满足以下要求: 自动控制网www.eadianqi.com版权所有

o (1)建压时间短; 自动控制网www.eadianqi.com版权所有

o(2)具有通电卸荷或断电卸荷功能;

自动控制网www.eadianqi.com版权所有

o(3)卸荷时间短且无液压冲击。 自动控制网www.eadianqi.com版权所有
