系统模拟指用一些标准的部件通过一定的连接方式实现同样的系统函数。对于连续时间动态LTI系统的模拟，通常由加法器、标量乘法器和积分器三种部件构成。系统模拟可以理解为就是用这三种部件画出系统的信号流图或是系统的方框图，使得流图或方框图实现了同样的系统函数 自动控制网www.eadianqi.com版权所有
N阶LTI连续时间系统的系统函数为 自动控制网www.eadianqi.com版权所有  设m=n, 并将H(s)看成两个子系统的级联, 即 自动控制网www.eadianqi.com版权所有  （1）直接型结构 自动控制网www.eadianqi.com版权所有

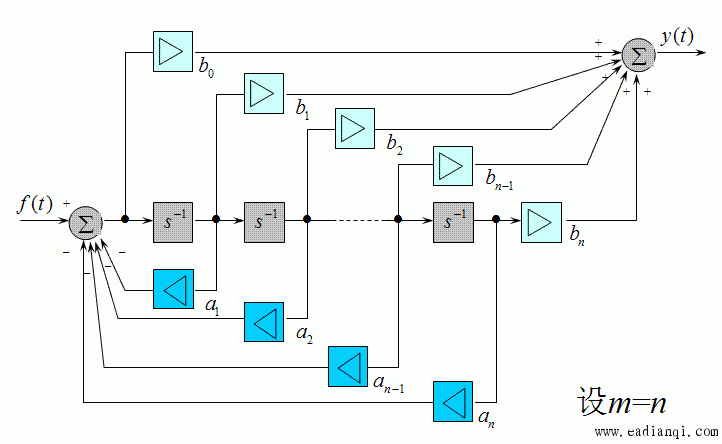

用 加法器、乘法器和积分器 实现这两个方程即得系统的直接型模拟方框图 自动控制网www.eadianqi.com版权所有  (2) 级联型结构 自动控制网www.eadianqi.com版权所有
将系统函数分解为一阶或二阶因子相乘的形式, 即H(s)=H1(s)H2(s)…..Hn(s) 画出每个子系统直接型模拟流图，然后将各子系统级联。 本文来自www.eadianqi.com
(3) 并联型结构 本文来自www.eadianqi.com 将系统函数分解为一阶或二阶因子相加的形式: H(s)=H1(s)+H2(s)+….+Hn(s) 画出每个子系统直接型模拟流图, 然后将各子系统并联。 本文来自www.eadianqi.com
|
