箱体零件的平面加工

时间:2015-02-07 15:37来源:www.eadianqi.com 编辑:自动控制网
箱体平面的加工,常用的方法为刨削、铣削和磨削三种。刨削和铣削常用作平面的粗加工和半精加工,但在加工较大平面时,生产效率低,主要适用于单件小批生产。而在龙门刨床上可以利用几个刀架,在一次装夹中可以同时进行或依次完成若干个表面的加工,从而能经济
   箱体平面的加工,常用的方法为刨削、铣削和磨削三种。刨削和铣削常用作平面的粗加工和半精加工,但在加工较大平面时,生产效率低,主要适用于单件小批生产。而在龙门刨床上可以利用几个刀架,在一次装夹中可以同时进行或依次完成若干个表面的加工,从而能经济地保证这些表面间相互位置精度要求。另外,精刨还可以代替刮削,精刨后的表面粗糙度值可达,平面度可达

    2.铣削加工:铣削生产率高于刨削,在中批以上生产中多用铣削加工平面,当加工尺寸较大的箱体平面时,常在多轴龙门铣床上用几把铣刀同时加工几个平面,见图a。这样既能保证平面间的相互位置精度、同时又提高了生产率。近年来端铣刀在结构、制造精度、刀具材料等方面都有很大改进。如不重磨端铣刀的齿数少,平行切削刃的宽度较大,每齿进给量可达数毫米,进给量在背吃刀量较小(以下)的情况下可达,其生产率较普通精加工端铣刀高3~5倍。铣削加工的表面粗糙度值Ra可达

本文来自www.eadianqi.com

     自动控制网www.eadianqi.com版权所有

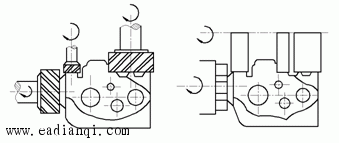

    a)好          b)不好

自动控制网www.eadianqi.com版权所有

    图 箱体平面的组合铣削与磨削

本文来自www.eadianqi.com

    3.磨削加工:平面磨削的加工质量比刨削、铣削都高。磨削表面的粗糙度值可达。生产批量较大时,箱体的主要平面常用磨削来精加工。为了提高生产率和保证平面间的相互位置精度,还可以采用组合磨削来精加工平面,见图b。
