矢量控制系统的基本思路

以产生同样的旋转磁动势为准则，在三相坐标系上的定子交流电流

，通过三相/两相变换可以等效成两相静止坐标系上的交流电流

，再通过同步旋转变换，可以等效成同步旋转坐标系上的直流电流

和

。
异步电机的坐标变换结构图

本文来自www.eadianqi.com

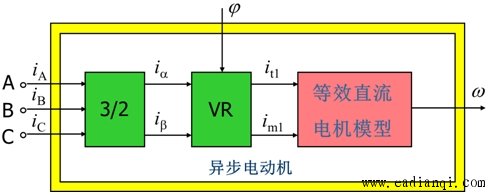

图6-52 异步电动机的坐标变换结构图
3/2——三相/两相变换; VR——同步旋转变换;

——M轴与

轴（A轴）的夹角

既然异步电机经过坐标变换可以等效成直流电机，那么，模仿直流电机的控制策略，得到直流电机的控制量，经过相应的坐标反变换，就能够控制异步电机了。
由于进行坐标变换的是电流（代表磁动势）的空间矢量，所以这样通过坐标变换实现的控制系统就叫作矢量控制系统（Vector Control System），控制系统的原理结构如下图所示。

图6-53 矢量控制系统原理结构图
