电气二次设备状态检修

时间:2014-11-11 15:43来源:未知 编辑:自动控制网
1、 电气二次设备状态检修 电气设备根据功能不同,可分为一次设备和二次设备。电气二次设备主要包括继电保护、自动装置、故障录波、就地监控和远动。它们正常可靠的运行是保障电网稳定和电力设备安全的基本要求。在实际运行中因电气二次设备造成的系统故障时
 1、电气二次设备状态检修

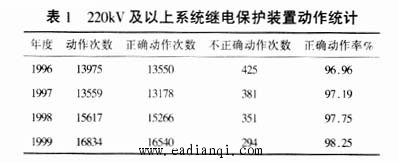

  电气设备根据功能不同,可分为一次设备和二次设备。电气二次设备主要包括继电保护、自动装置、故障录波、就地监控和远动。它们正常可靠的运行是保障电网稳定和电力设备安全的基本要求。在实际运行中因电气二次设备造成的系统故障时有发生。表1统计了四年的220kV及以上系统继电保护装置动作情况。可看出,保护不正确动作次数相对减少,但次数仍然很多。保护不正确动作的原因涉及到保护人员、运行人员、设计部门、制造部门、自然灾害,还有其他不明原因。随着微机在继电保护及自动装置的广泛应用,继电保护的可靠性、定值整定的灵活性大大提高,依据传统的《继电保护及电网安全自动装置检验条例》来维护电气二次设备,显然不合时宜。而一次设备状态检修的推广、线路不停电检修技术的应用,因检修设备而导致的停电时间将越来越短。这对电气二次设备检修提出了新的要求。因此,电气二次设备在检修体制、检修方法及检验项目、定检修周期等方面需要改变,实行电气二次设备状态检修,来保证二次设备的可靠运行,以适应电力发展的需要。

本文来自www.eadianqi.com


  电气二次设备状态检修是通过设备状态监测技术和设备自诊断技术,结合二次设备运行和检修历史资料,对二次设备状态作出正确评价,根据状态评价结果科学安排检修时间和检修项目。
  2、电气二次设备的状态监测内容
  状态检修的基础是设备状态监测。要监测二次设备工作的正确性和可靠性,进行寿命估计。电气二次设备的状态监测对象主要有:交流测量系统;直流操作、信号系统;逻辑判断系统;通信系统;屏蔽接地系统等。交流测量系统包括TA、 TV二次回路绝缘良好、回路完整,测量元件的完好;直流系统包括直流动力、操作及信号回路绝缘良好、回路完整;逻辑判断系统包括硬件逻辑判断回路和软件功能。 与电气一次设备不同的是电气二次设备的状态监测对象不是单一的元件,而是一个单元或一个系统。监测的是各元件的动态性能,有些元件的性能仍然需要离线检测,如TA的特性曲线等。因此,电气二次设备的离线检测数据也是状态监测与诊断的依据。
  3、电气二次设备的状态监测方法

自动控制网www.eadianqi.com版权所有


  与电气一次设备相比,电气二次设备的状态监测不过分依靠传感器。因此,电气二次设备的状态监测无论是在技术上还是在经济方面都更容易做到。常规保护状态监测相对比较难实现,在不增加新的投入的情况下,充分利用现有的测量手段。如TA、 TV 的断线监测;直流回路绝缘监测、二次保险熔断报警等。
  微机保护和微机自动装置的自诊断技术的发展、变电站故障诊断系统的完善为电气二次设备的状态监测奠定了技术基础。保护装置内各模块具有自诊断功能,对装置的电源、CPU、I/O接口、A/D转换、存储器等插件进行巡查诊断。可以采用比较法、编码法、校验法、监视定时器法、特征字法等故障测试的方法。对保护装置可通过加载诊断程序,自动地测试每一台设备和部件。

自动控制网www.eadianqi.com版权所有
