电磁式继电器的结构与工作原理

时间:2014-11-12 09:29来源:www.eadianqi.com 编辑:自动控制网
电磁式继电器的结构及工作原理与接触器相似，电磁继电器是由缠绕于铁心的线圈的电磁铁部分，安装于铁片上的可动触点与固定触点组合而成的触点部分，共同结合构成的。 当电流流过线圈，铁心变成电磁铁。可动铁片被吸引，受到向下的力的作用。可动触点也向下方
电磁式继电器的结构及工作原理与接触器相似，电磁继电器是由缠绕于铁心的线圈的“电磁铁部分”，安装于铁片上的可动触点与固定触点组合而成的“触点部分”，共同结合构成的。
当电流流过线圈，铁心变成电磁铁。可动铁片被吸引，受到向下的力的作用。可动触点也向下方移动，与固定触点接触构成闭合电路。当线圈中无电流流动，铁心不再变成电磁铁。可动铁片不再受到吸引，由于返回弹簧的作用，受到向上方的力的作用。可动触点也向上方移动，于是与固定触点脱离接触而使电路断开。

　

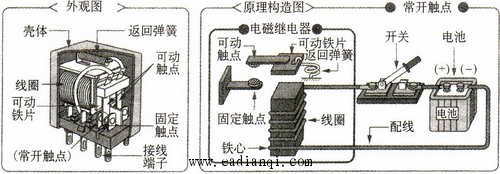

（a）电磁式继电器外观图               （b）电磁式继电器原理构造图
　

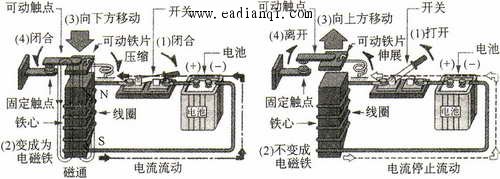

（c）电磁式继电器动作原理示意图1         （d）动作原理示意图2
电磁式继电器的原理结构

自动控制网www.eadianqi.com版权所有


（a）外观图（b）原理构造图(c)动作原理示意图1（d）动作原理示意图2
