低压断路器的基本结构

时间:2015-09-17 17:16来源:www.eadianqi.com 编辑:自动控制网
低压电路器由脱扣器、触头系统、灭弧装置、传动机构、操作机构、基架和外壳等部分组成。 1)、脱扣器 脱扣器是低压断路器中用来接受信号的元件(感测元件)。若线路中出现不正常情况或由操作人员或继电保护装置发出信号时,脱扣器会根据信号的情况通过传递元
    低压电路器由脱扣器、触头系统、灭弧装置、传动机构、操作机构、基架和外壳等部分组成。
     1)、脱扣器
     脱扣器是低压断路器中用来接受信号的元件(感测元件)。若线路中出现不正常情况或由操作人员或继电保护装置发出信号时,脱扣器会根据信号的情况通过传递元件使触头动作掉闸切断电路。低压断路器的脱扣器一般有过流脱扣器、热脱扣器、失压脱扣器、分励脱扣器等几种。

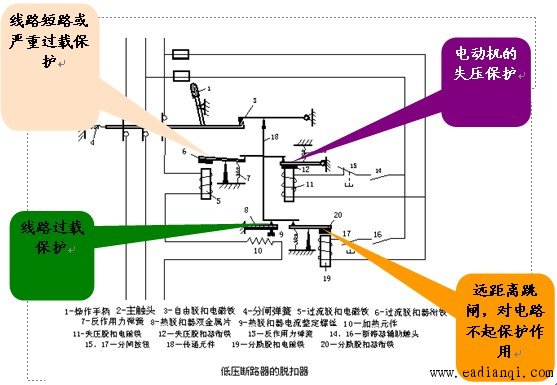

图 低压断路器脱扣器
     2)、触头系统
     3)、灭弧装置
