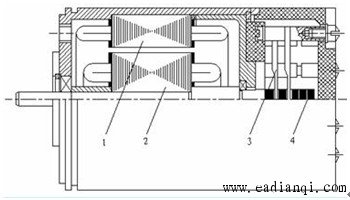

按输出电压与转子转角间的函数关系，主要分三大类旋转变压器： 1.正--余弦旋转变压器----其输出电压与转子转角的函数关系成正弦或余弦函数关系。 2.线性旋转变压器----其输出电压与转子转角成线性函数关系。 线性旋转变压器按转子结构又分成隐极式和凸极式两种。 3.比例式旋转变压器----其输出电压与转角成比例关系。 旋转变压器结构与绕线式异步电动机类似，其定子、转子铁芯通常采用高磁导率的铁镍硅钢片冲叠而成，在定子铁芯和转子铁芯上分别冲有均匀分布的槽，里边分别安装有两个在空间上互相垂直的绕组，转子绕组经电刷和集电环引出。  |
