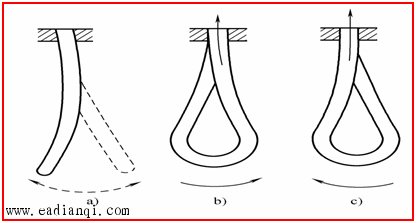

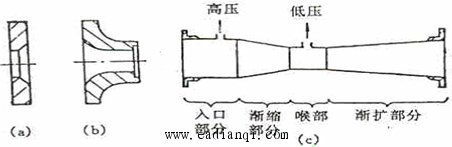

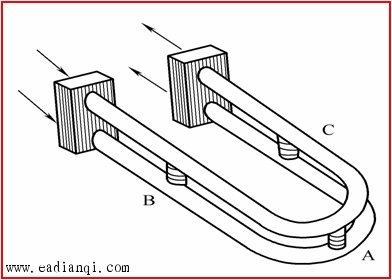

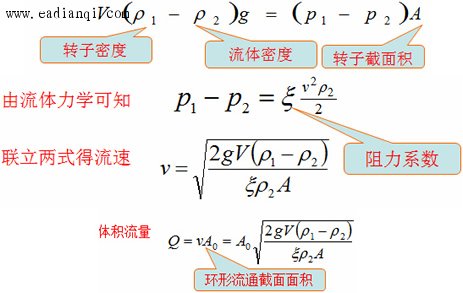

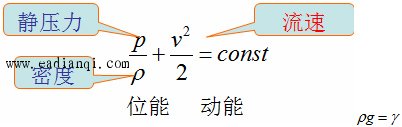

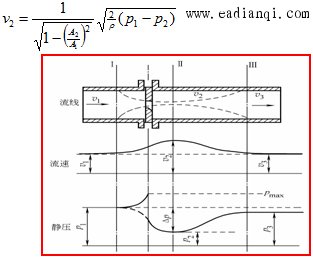

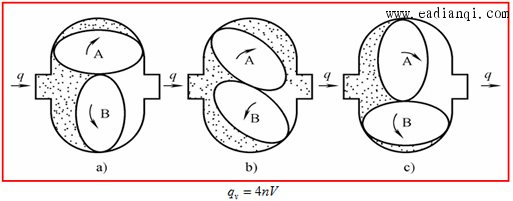

流量的检测方法 本文来自www.eadianqi.com 节流装置：将被测流量转换成压差信号 差压计：将压差转换成对应的流量值显示出来 注：节流装置就是在管道中放置的一个局部收缩元件,应用最广泛的是孔板,其次是喷嘴、文丘里管。 管道中的不可压缩流体具有动能和位能，可相互转化，但总能不变。能量方程（伯努利方程）  差压流量计 伯努利方程：  流体连续性方程： 联立两方程得：  孔板装置及压力、流速分布图, 实线为管壁压力 流量   自动控制网www.eadianqi.com版权所有 （a）标准孔板 （b）标准喷嘴 （c）标准文丘里管 标准节流元件 转子流量计  垂直流道中的金属转子在压差力和重力的共同作用下平衡。  压差与流速有关；流量取决于转子的位置。由转子高度可直接读取通过的流量；测量转子位置可进一步获得相应的电气信号。 平衡条件：  根据转子浮起的高度就可以判断被测介质的流量大小。 特点：（与节流差压式比较）保持转子前后压降不变，通过改变流体通过面积测量。 优点：结构简单、反应灵敏；测量范围宽、线性刻度；压损小、可测小流量。 本文来自www.eadianqi.com 分类：（2类）玻璃管浮子流量计、金属管浮子流量计。质量流量计 间接式质量流量计分别测量体积流量和密度再用乘法计算出质量流量。 直接式质量流量计利用科氏力的作用使弯曲的弹性管道两侧产生震动相位差 质量流量计结构比较复杂，只用于压力变化较大的可压缩流体。3.直接式质量流量计（科氏流量计）（图2－50）  实验图示说明：a) 水静止、管摆动；b) 、c) 水流动、管摆动，出水侧的摆动先于入水侧；出水侧摆动的相位超前入水侧；相位差→质量流量 自动控制网www.eadianqi.com版权所有  双弯管型（图2－51）：水按箭头流入、流出；A、B、C三处各按一组压电换能器：A处加交变电压，B、C检测振动幅度→相位差→4～20mA →质量流量 自动控制网www.eadianqi.com版权所有 |
