如何设置人机界面画面切换功能(2)

时间:2019-12-27 12:48来源:www.eadianqi.com 编辑:自动控制网

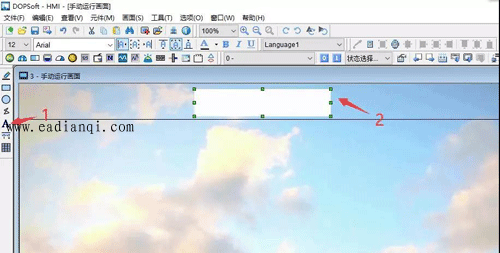

8、鼠标双击创建的文本框,在弹出的对话框中,选择内文-文字输入框中输入手动运行画面,设置文字大小为36,点击确定。 使用相同的方式对其他页面创建显示页名。 9、在背景画面中,双击手动画面按钮,在弹出的对话框

人机界面画面文本框设置

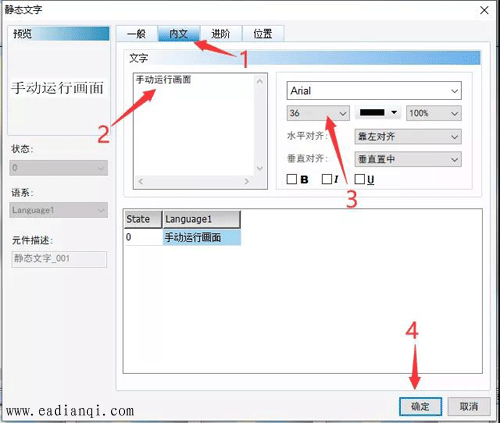

8、鼠标双击创建的文本框,在弹出的对话框中,选择“内文”-文字输入框中输入“手动运行画面”,设置文字大小为36,点击“确定”。 使用相同的方式对其他页面创建显示页名。
设置人机界面画面切文字
9、在背景画面中,双击“手动画面”按钮,在弹出的对话框中,选择“一般”-“设定”。
设置人机界面画面切换功能

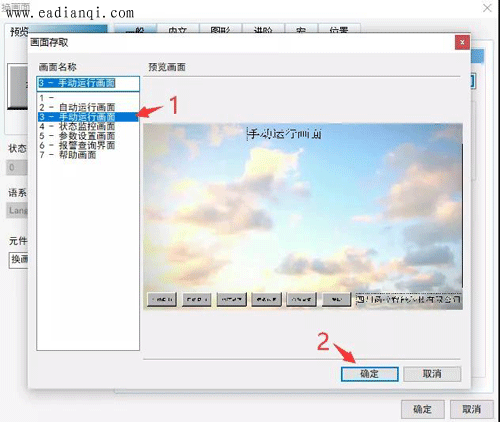

10、在弹出的对话框的画面名称区域,选择“手动运行画面”-“确定”。完成页面切换功能的创建。使用相同的方式创建其他几个按钮的功能。

本文来自www.eadianqi.com


设置人机界面画面切换按钮

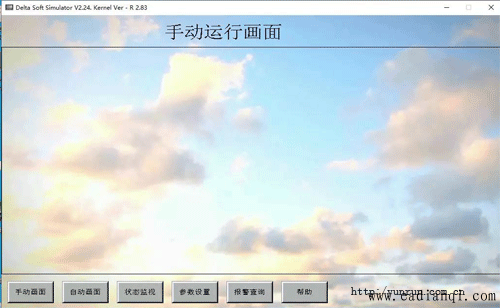

11、创建完成后,点击工具栏中的仿真按钮,显示仿真画面如下,通过点击画面中的各个按钮,画面在各个页面切换。
人机界面画面切换功能仿真

以上操作步骤和方法即可实现人机界面页面的切换,还是比较简单的吧,你会了吗?
