我是如何利用10天的时间学习PLC的!

时间:2020-03-30 12:18来源:www.eadianqi.com 编辑:自动控制网
简单说说我是如何利用10天的时间学习PLC的! 首先,是工程逼着我学习! 工程已经签约。工程中需要电力监控,还需要有实时控制,用原先的工控机方案,在EMC电磁骚扰方面远远不能满足要求,逼的我们只能采用高可靠性的PLC测控方案。 我们选择了ABB的PLC,是法国
简单说说我是如何利用10天的时间学习PLC的!

首先,是工程逼着我学习!

工程已经签约。工程中需要电力监控,还需要有实时控制,用原先的工控机方案,在EMC电磁骚扰方面远远不能满足要求,逼的我们只能采用高可靠性的PLC测控方案。

我们选择了ABB的PLC,是法国ABB生产的。ABB中国上海公司的一位同事把PLC本体、外部功能模块、编程软件和编程电缆都发给我,并且把样本也带给我,我发现此样本一点用也没有。于是,这位同事把此PLC的英文版操作手册发给我,我就一边翻看操作说明书,一边熟悉PLC。

熟悉PLC的梯形图大概只用了个把小时,接着进入实际编程,却发现梯形图存在许多问题。查了其它书籍,于是又换成模块化的编程语言。

接着就是熟悉模块。包括延时模块、开关量组态16位数据模块、MODBUS通信模块等等几十个模块。熟悉模块大约用了2天。

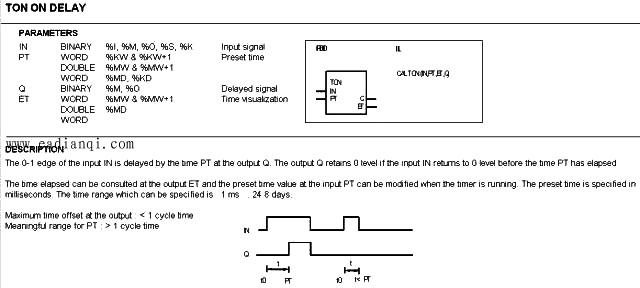

举个例子,下图是延时模块TON的说明:
abb PLC的延时模块TON功能说明

自动控制网www.eadianqi.com版权所有


其实就是延时动作的常开继电器,从时序图中可以看出。

再往下当然就是PLC编程了。

有人说,熟悉C语言就能熟悉PLC,这是不对的。PLC编程与其说是编程,还不如说是外部逻辑关系的组态和测控管理,以及数据通信的具体实现。我们必须非常了解受控对象的工作原理,编程才能得心应手。

PLC编程花了几天的时间。我在办公桌上把PLC连接起来,用各种传感器和继电器构建了模拟系统,边测试边修改程序,事实上就是熟悉PLC的编程方法。很快,就发现了PLC很深层次的控制要点,几个不公开的设定诀窍。我发邮件给法国人,这些法国人非常不负责任,把浪漫的生活态度也带到工作中,给我的技术服务十分有限。

最后,程序在第九天完成。第十二天到车间做了统调测试,结果基本满意。第十五天,开关柜连同安装好的PLC出厂。一个月后,电动机控制中心的开关柜安装完毕,PLC系统的调试开始。售后服务告诉我,PLC系统和电力监控系统的调试不是很费力,基本上安装完就能运行。 自动控制网www.eadianqi.com版权所有

这一切的背后,其实就是我在办公桌上搭建的模型系统的功劳。

大约两个月后,由于我们继续做了许多PLC的测控工程,陆续发现了若干问题,我把此工程的PLC程序做了更新维护。再往后,PLC就进入了稳定运行状态。

什么意思呢?一定要结合具体工程来学习,做到事半而功倍。如果只是看书,手边没有任何PLC实体,这种学习注定是学不会的。

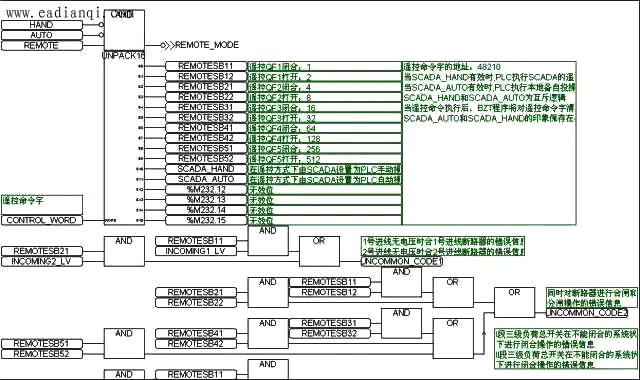

给大家看看程序中的遥控命令字产生程序段,如下:
PLC程序段

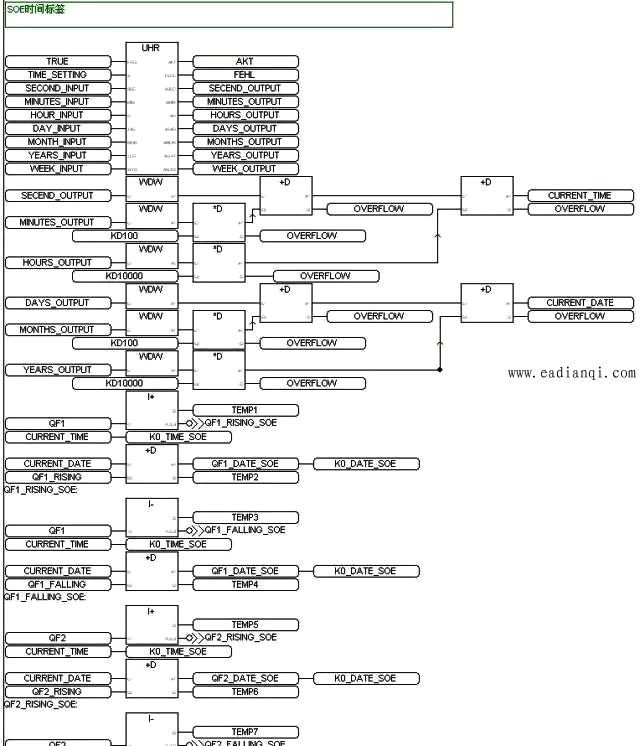

数据通信的时间标签处理程序:
数据通信的时间标签处理PLC程序

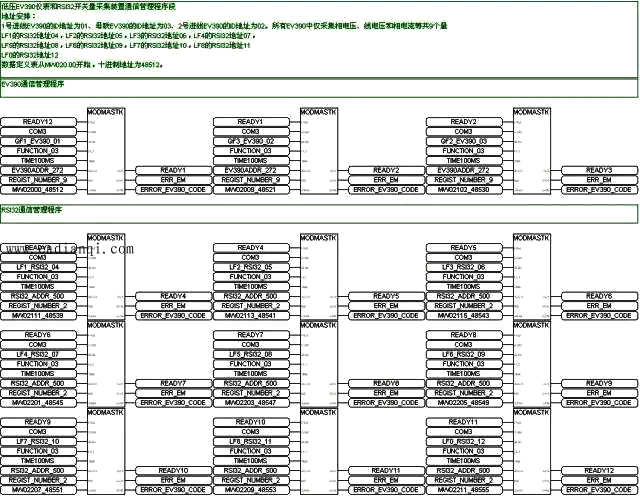

MODBUS通信循环管理程序:
MODBUS通信循环管理程序

本文来自www.eadianqi.com

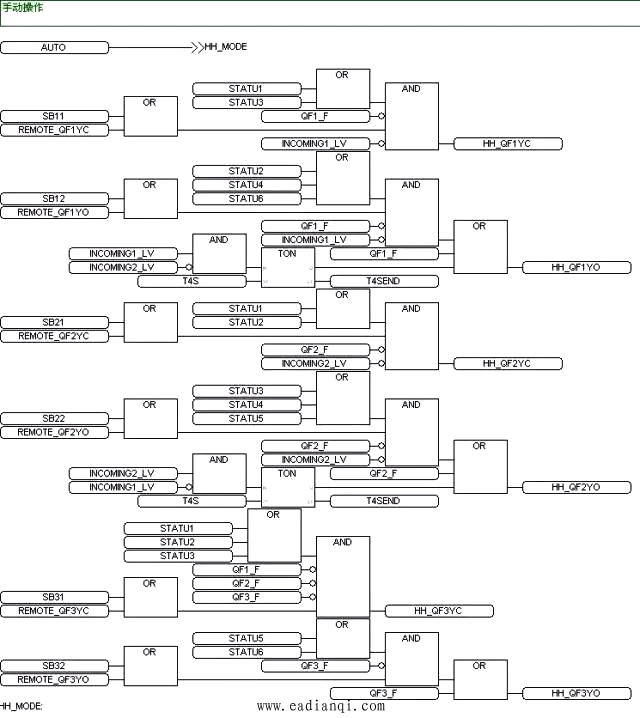

手动备自投操作程序段:
手动备自投操作程序段
