定时器与计数器组合延长定时控制的PLC线路与梯形图

时间:2018-10-29 09:53来源:www.eadianqi.com 编辑:自动控制网
三菱FX系列PLC的最大定时时间为3276.7秒(约54分钟),采用定时器和计数器可以延长定时时间。 PLC接线图 定时器与计数器组合延长定时控制的梯形图 图中的定时器T0定时单位为0.1s(100ms),它与计数器C0组合使用后,其定时时间T=300000.1秒30000=90000000秒=25
三菱FX系列PLC的最大定时时间为3276.7秒(约54分钟),采用定时器和计数器可以延长定时时间。

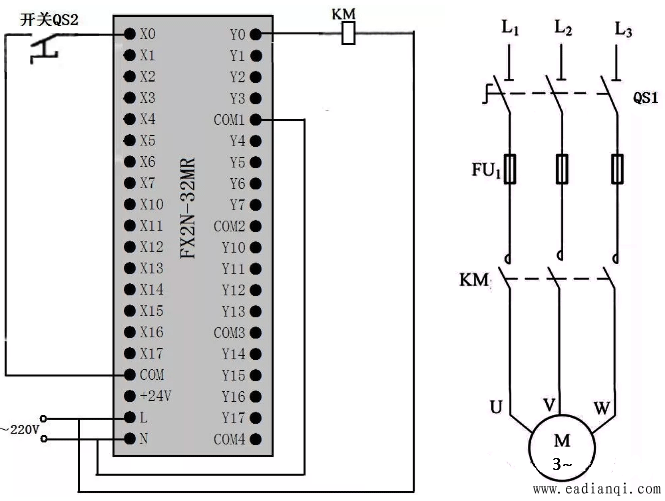

定时器与计数器组合延长定时控制的PLC接线图
PLC接线图

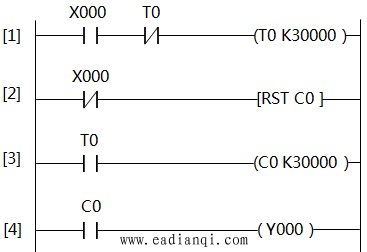

 定时器与计数器组合延长定时控制的梯形图
定时器与计数器组合延长定时控制的梯形图

图中的定时器T0定时单位为0.1s(100ms),它与计数器C0组合使用后,其定时时间T=30000×0.1秒×30000=90000000秒=25000小时。若需重新定时,可将开关QS2断开,让[2]X000常闭触点闭合,让“RST C0”指令执行,对计数器C0进行复位,然后再闭合QS2,则会重新开始250000小时定时。
