定时控制的PLC线路与梯形图

时间:2018-10-29 09:53来源:www.eadianqi.com 编辑:自动控制网
定时控制方式很多,下面介绍两种典型的定时控制的PLC线路与梯形图。 ①延时启动定时运行控制的PLC线路与梯形图 延时启动定时运行控制的PLC线路与梯形图如下图所示,它可以实现的功能是:按下启动按钮3秒钟后,电动机启动运行,运行5秒钟后自动停止。 延时启动
定时控制方式很多,下面介绍两种典型的定时控制的PLC线路与梯形图。
①延时启动定时运行控制的PLC线路与梯形图

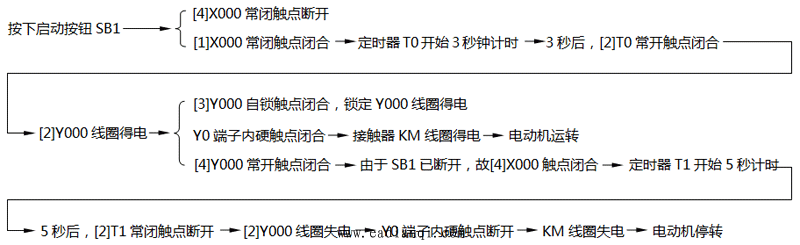

延时启动定时运行控制的PLC线路与梯形图如下图所示,它可以实现的功能是:按下启动按钮3秒钟后,电动机启动运行,运行5秒钟后自动停止。

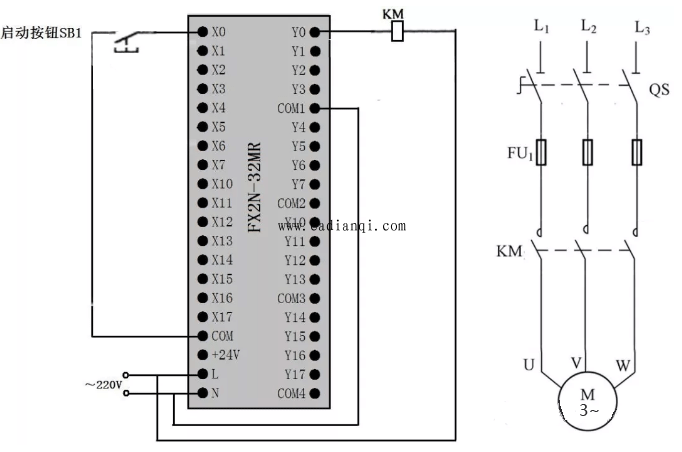

延时启动定时运行控制的PLC接线图
延时启动定时运行控制的PLC接线图

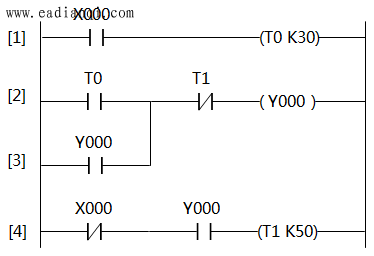

延时启动定时运行控制的梯形图
延时启动定时运行控制的梯形图
本文来自www.eadianqi.com

②多定时器组合控制的PLC线路与梯形图

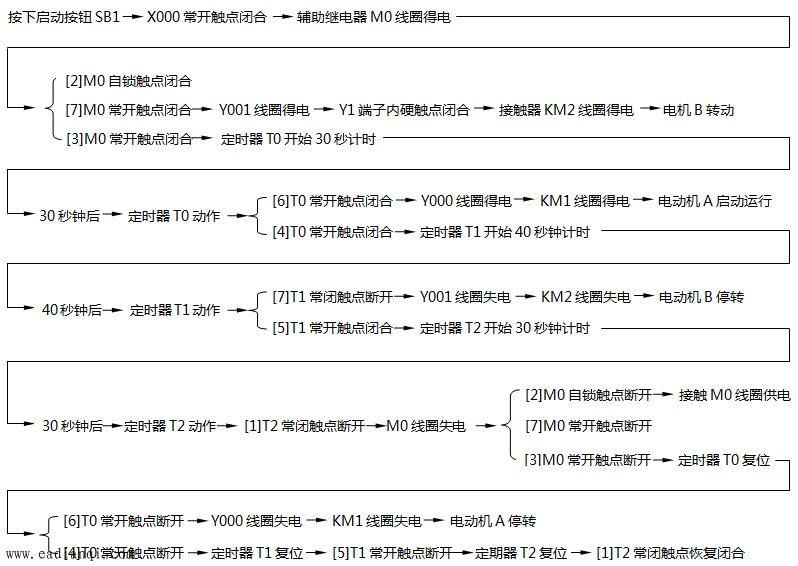

下图是一种典型的多定时器组合控制的PLC线路与梯形图,它可以实现的功能是:按下启动按钮后电动机B马上运行,30秒钟后电动机A开始运行,70秒后电动机B停转,100秒后电动机A停转。

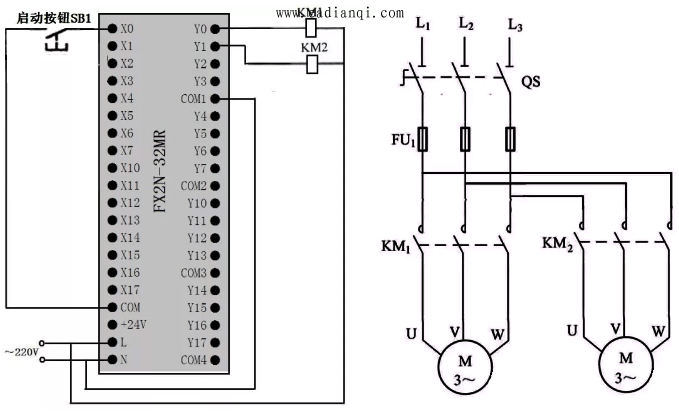

多定时器组合控制的PLC接线图
多定时器组合控制的PLC接线图

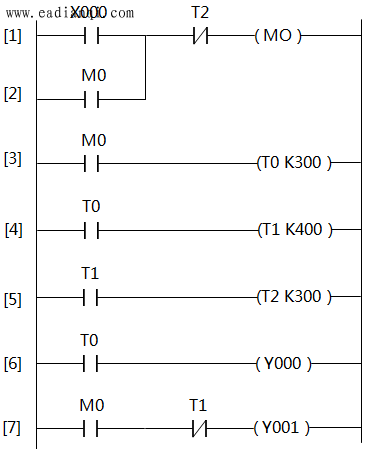

多定时器组合控制的梯形图
多定时器组合控制的梯形图
