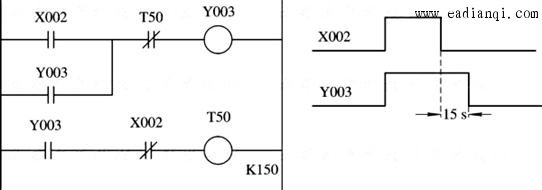

图1所示为定时器构成的延时断开电路。当输入继电器X002闭合时，输出继电器Y003得电并由本身的触点自锁，同时由于X002的动断（常闭）触点断开，使T50线圈不能得电；当输入继电器X002断开时，其动断触点闭合，T50线圈得电，经过15 s后设定值减到0，T50的动断触点断开，Y003线圈失电。 自动控制网www.eadianqi.com版权所有
图1 延时断开电路 本文来自www.eadianqi.com |
|
图1所示为定时器构成的延时断开电路。当输入继电器X002闭合时，输出继电器Y003得电并由本身的触点自锁，同时由于X002的动断（常闭）触点断开，使T50线圈不能得电；当输入继电器X002断开时，其动断触点闭合，T50线圈得电，经过15 s后设定值减到0，T50的动断触点断开，Y003线圈失电。 自动控制网www.eadianqi.com版权所有
图1 延时断开电路 本文来自www.eadianqi.com |
