可编程控制器PLC工作原理

时间:2017-05-20 18:01来源:未知 编辑:自动控制网
可编程控制器在开机后,完成内部处理、通信处理、输入刷新、程序执行、输出刷新五个工作阶段,称为一个扫描周期。完成一次扫描后,又重新执行上述过程,可编程控制器这种周而复始的循环工作方式称为扫描工作方式。 1、信号传递过程(从输入到输出) 最终输出刷

自动控制网www.eadianqi.com版权所有

   可编程控制器在开机后,完成内部处理、通信处理、输入刷新、程序执行、输出刷新五个工作阶段,称为一个扫描周期。完成一次扫描后,又重新执行上述过程,可编程控制器这种周而复始的循环工作方式称为扫描工作方式。

本文来自www.eadianqi.com

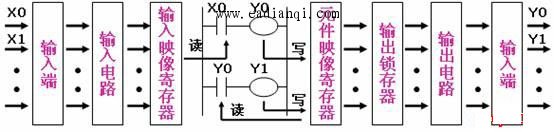

1、信号传递过程(从输入到输出) 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有



自动控制网www.eadianqi.com版权所有

   最终输出刷新:将输出映像寄存器的状态写入输出锁存电路,再经输出电路传递输出端子,从而控制外接器件动作。
