单片机系统键盘设计总结

时间:2019-01-23 19:54来源:www.eadianqi.com 编辑:自动控制网
键盘在单片机应用系统中,实现输入数据、传送命令的功能,是人工干预的主要手段。键盘分两大类:编码键盘和非编码键盘。 编码键盘是由硬件逻辑电路完成必要的键识别工作与可靠性措施。每按一次键,键盘自动提供被按键的读数,同时产生一选通脉冲通知微处理器

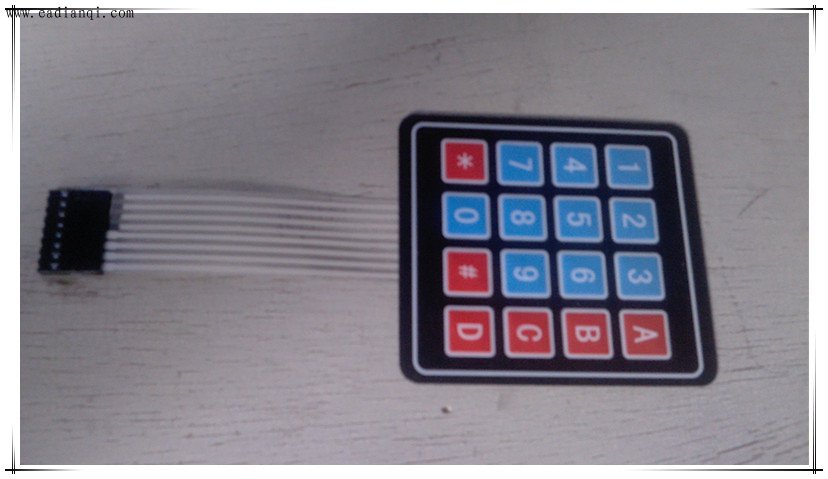

键盘在单片机应用系统中,实现输入数据、传送命令的功能,是人工干预的主要手段。键盘分两大类:编码键盘和非编码键盘。编码键盘是由硬件逻辑电路完成必要的键识别工作与可靠性措施。每按一次键,键盘自动提供被按键的读数,同时产生一选通脉冲通知微处理器,一般还具有反弹跳和同时按键保护功能。这种键盘易于使用,但硬件比较复杂,对于主机任务繁重之情况,采用8279可编程键盘管理接口芯片构成编码式键盘系统是很实用的方案。非编码键盘只简单地提供键盘的行列与矩阵,其他操作如键的识别,决定按键的读数等仅靠软件完成,故硬件较为简单,但占用CPU较多时间。有:独立式按键结构、矩阵式按键结构。

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

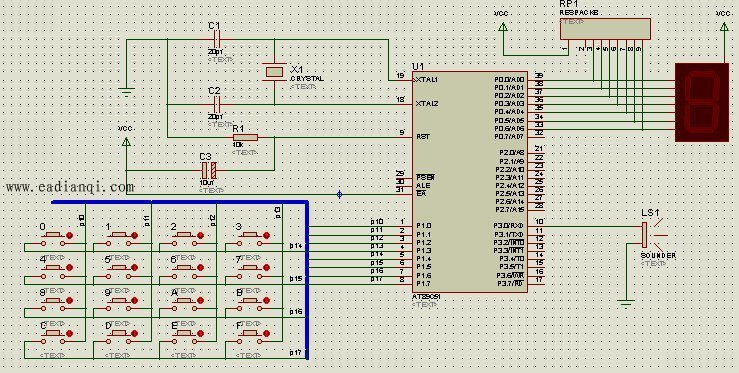

键盘系统设计

首先,确定键盘编码方案:采用编码键盘或非编码键盘。随后,确定键盘工作方式:采用中断或查询方式输入键操作信息。然后,设计硬件电路。非编码键盘系统中,键闭合和键释放的信息的获取,键抖动的消除,键值查找及一些保护措施的实施等任务,均由软件来完成。 自动控制网www.eadianqi.com版权所有

非编码键盘的键输入程序应完成的基本任务,监测有无键按下;键的闭合与否,反映在电压上就是呈现出高电平或低电平,所以通过电平的高低状态的检测,便可确认按键按下与否。判断是哪个键按下。完成键处理任务。

自动控制网www.eadianqi.com版权所有

从电路或软件的角度应解决的问题,消除抖动影响。键盘按键所用开关为机械弹性开关,利用了机械触点的合、断作用。由于机械触点的的弹性作用,一个按键开关在闭合和断开的瞬间均有一连串的抖动。
