晶体管的输入特性和输出特性表明各电极之间电流与电压的关系。现以共射电路为例说明。
（1）共射输入特性：iB＝f (uBE)︱VCE=常数  如P24图1所示。输入特性曲线分为三个区：死区、非线性区和线性区。其中vCE=0V的那一条相当于发射结的正向特性曲线。当vCE≥1V时，特性曲线将会向右稍微移动一些。但vCE再增加时，曲线右移很不明显。曲线的右移是三极管内部反馈所致，右移不明显说明内部反馈很小。

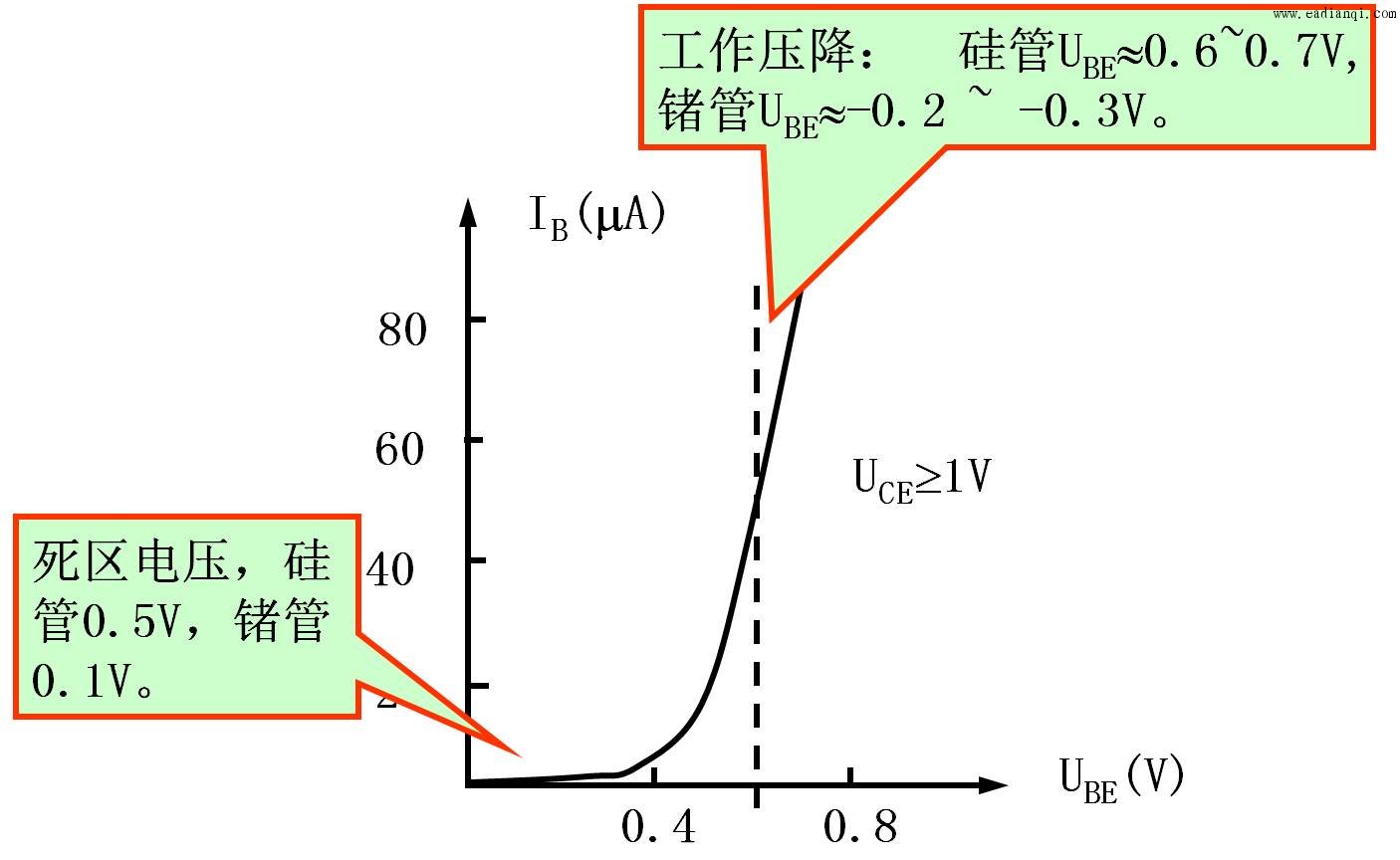

图1 输入特性 本文来自www.eadianqi.com

    （2）共射输出特性：iC＝f (uCE)︱iB =常数  如P25图2所示，它是以iB为参变量的一族特性曲线。对于其中某一条曲线，当vCE=0 V时，iC=0；当vCE微微增大时，iC主要由vCE决定；当vCE增加到使集电结反偏电压较大时，特性曲线进入与vCE轴基本平行的区域(这与输入特性曲线随vCE增大而右移的原因是一致的)。因此，输出特性曲线可以分为三个区域：饱和区、截止区和放大区。

自动控制网www.eadianqi.com版权所有

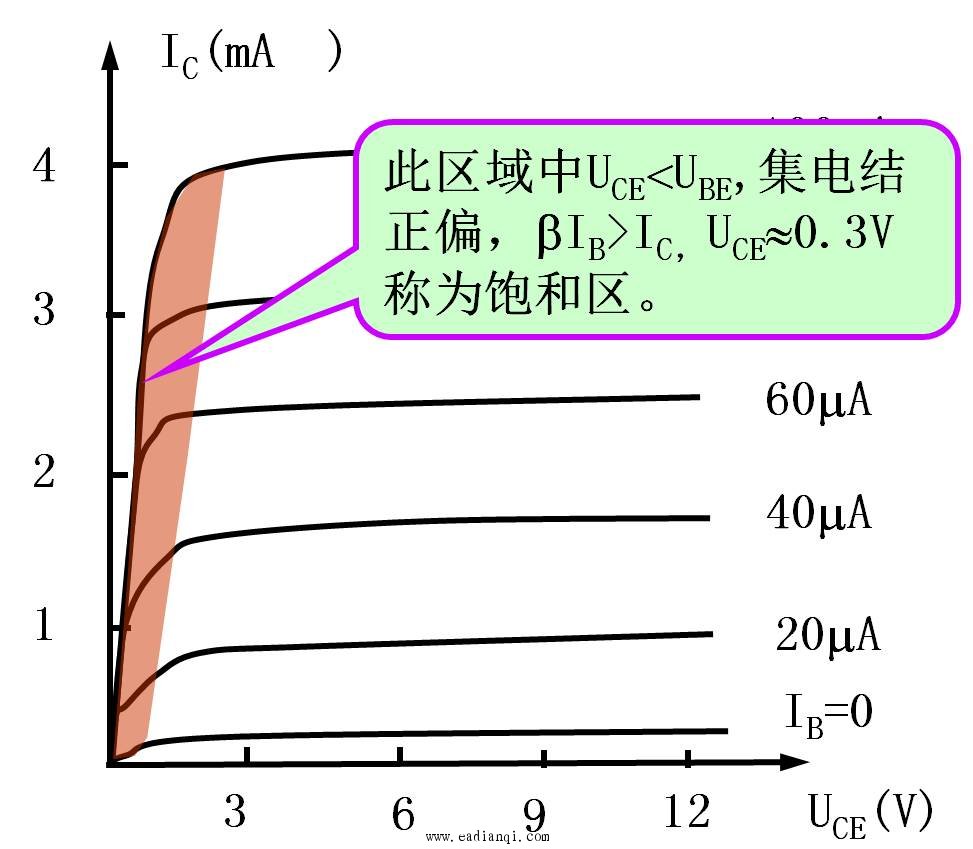

图2 输出特性1 自动控制网www.eadianqi.com版权所有

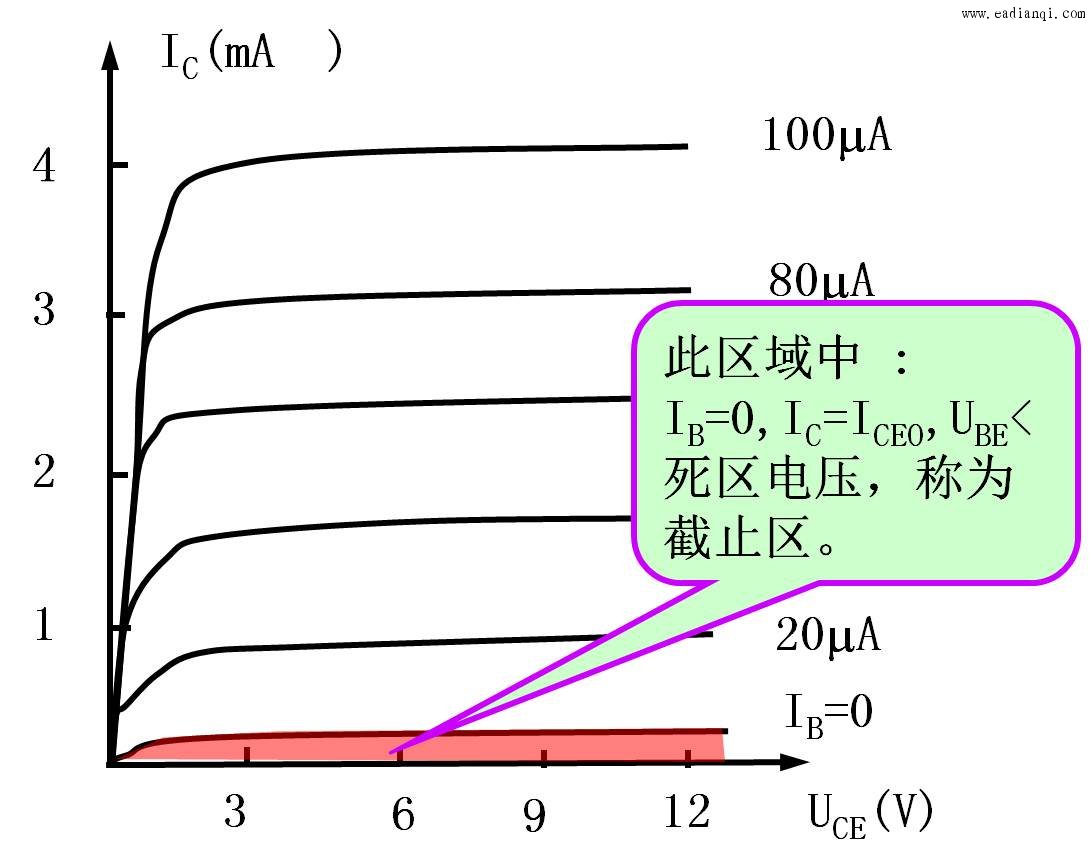

图3 输出特性2 本文来自www.eadianqi.com

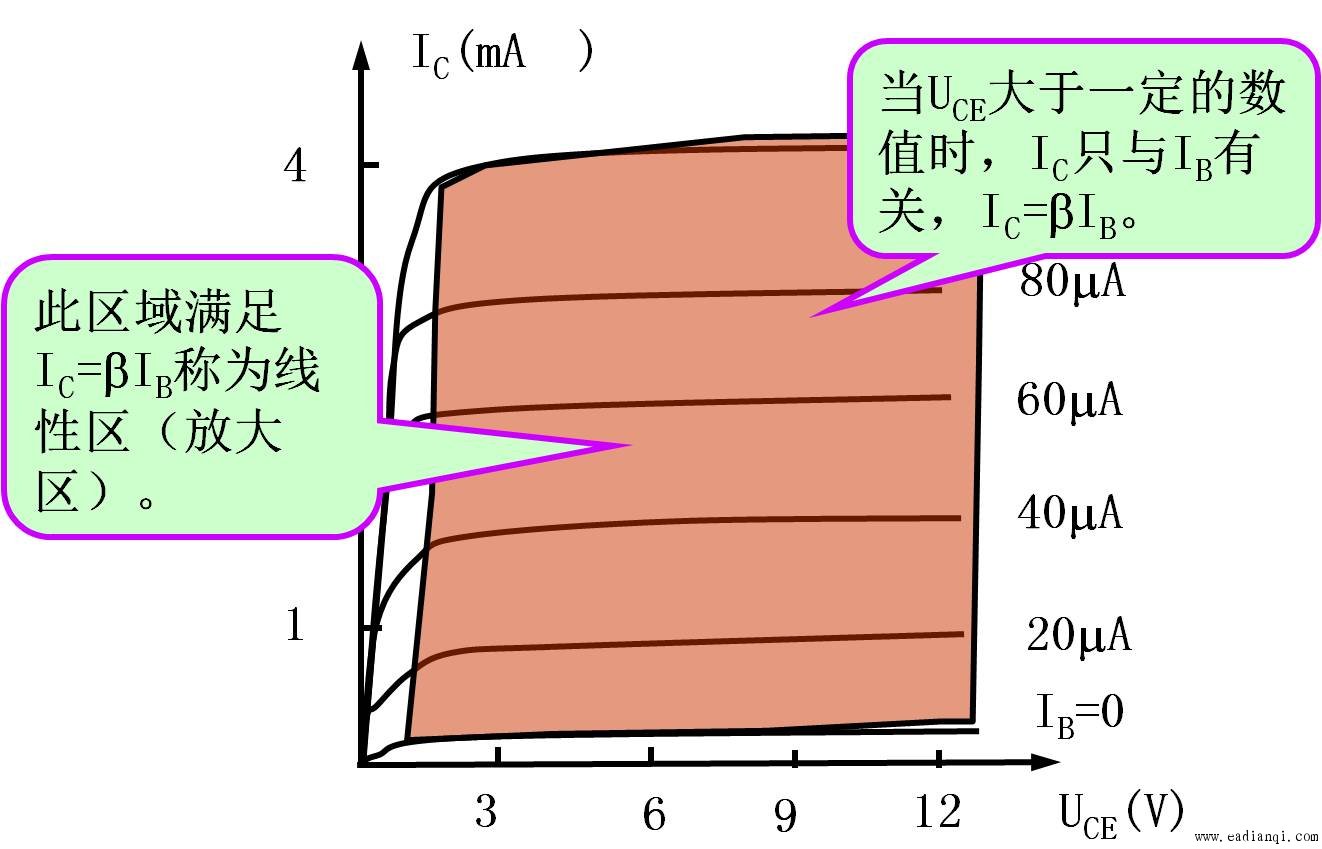

图4 输出特性3
