89S51单片机串行口的工作方式

时间:2019-01-23 19:53来源:www.eadianqi.com 编辑:自动控制网
1. 方式0: 方式0时,串行口为同步移位寄存器的输入输出方式。主要用于扩展并行输入或输出口。数据由RXD(P3.0)引脚输入或输出,同步移位脉冲由TXD(P3.1)引脚输出。发送和接收均为8位数据,低位在先,高位在后。波特率固定为fosc/12。 方式0输出 方式0输

1. 方式0:方式0时,串行口为同步移位寄存器的输入输出方式。主要用于扩展并行输入或输出口。数据由RXD(P3.0)引脚输入或输出,同步移位脉冲由TXD(P3.1)引脚输出。发送和接收均为8位数据,低位在先,高位在后。波特率固定为fosc/12。

自动控制网www.eadianqi.com版权所有

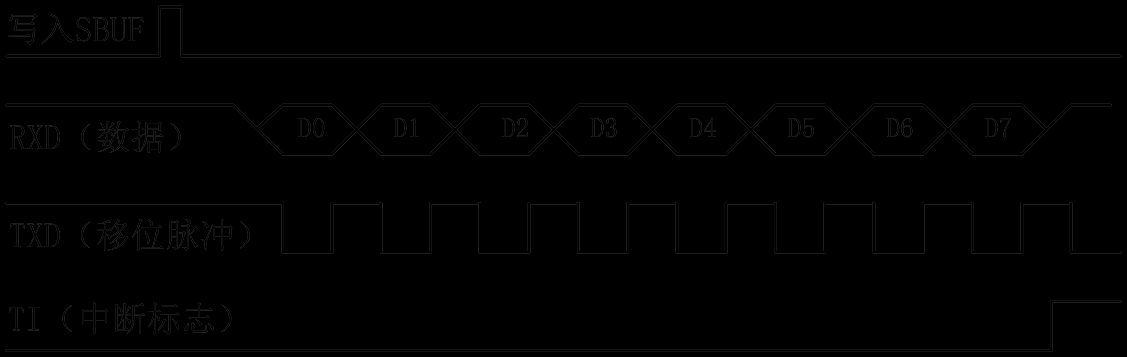

方式0输出 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

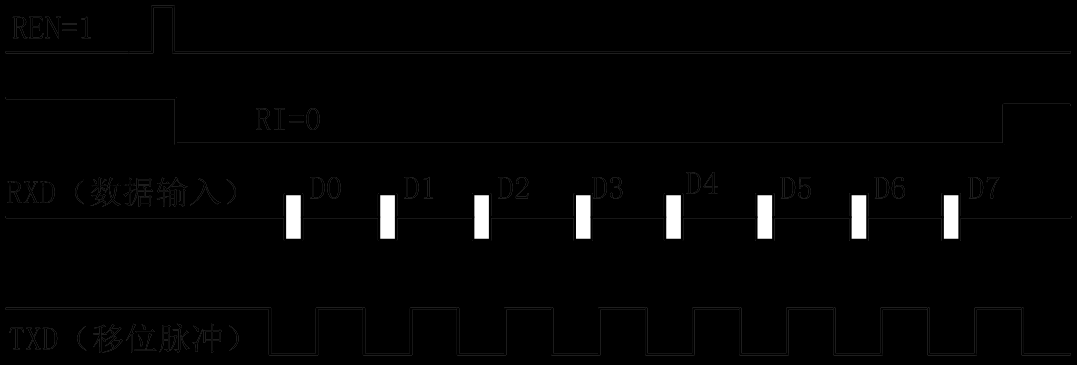

方式0输入

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

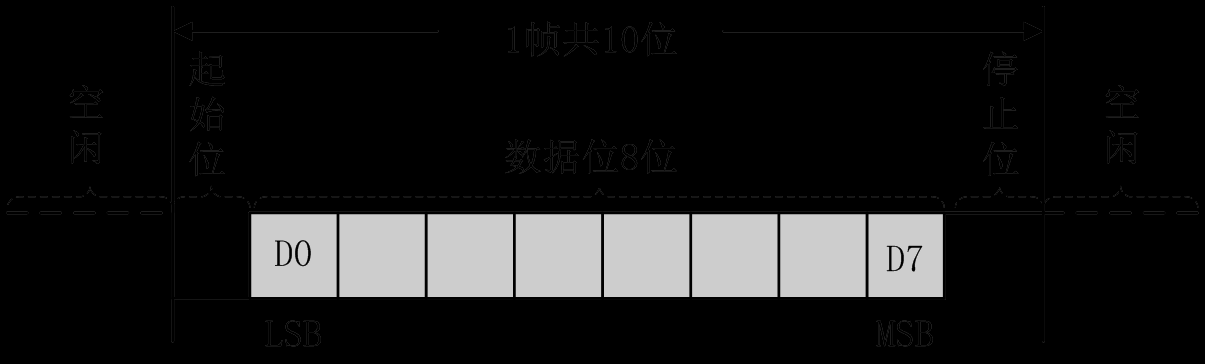

2. 方式1:方式1是10位数据的异步通信口。TXD为数据发送引脚,RXD为数据接收引脚,传送一帧数据的格式如图所示。其中1位起始位,8位数据位,1位停止位。

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

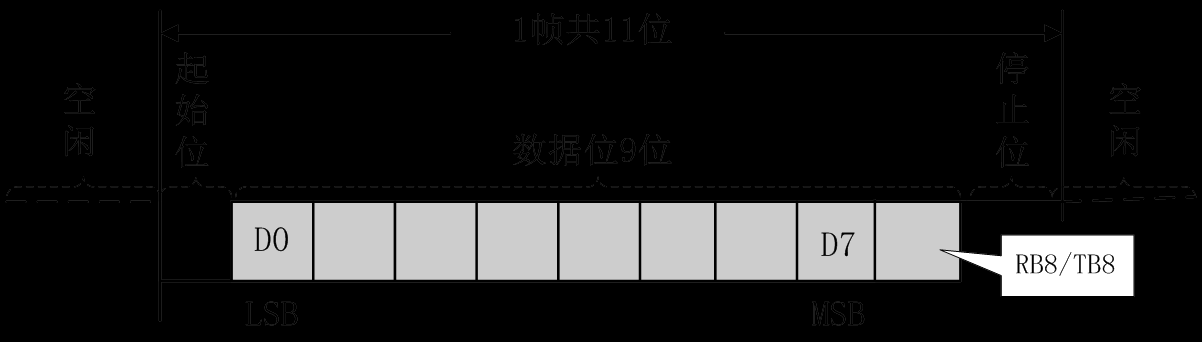

3. 方式2和方式3 :方式2或方式3时为11位数据的异步通信口。TXD为数据发送引脚,RXD为数据接收引脚

自动控制网www.eadianqi.com版权所有
