第一功能开关:主要是根据开关的状态执行一些重要的功能。 第二拨码盘:单片机应用系统中,有时要输入一些控制参数,这些参数一经设定,将维持不变,除非给系统断电后重新设定。这时使用数字拨码盘既简单直观,又方

第一功能开关:主要是根据开关的状态执行一些重要的功能。

自动控制网www.eadianqi.com版权所有

第二拨码盘:单片机应用系统中,有时要输入一些控制参数,这些参数一经设定,将维持不变,除非给系统断电后重新设定。这时使用数字拨码盘既简单直观,又方便可靠。

自动控制网www.eadianqi.com版权所有

按键介绍

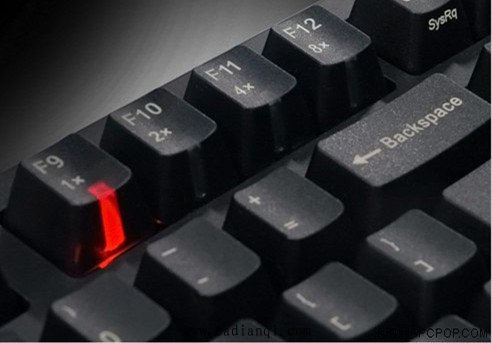

常用的按键有三种:机械触点式按键、导电橡胶式和柔性按键(又称触摸式键盘)。

自动控制网www.eadianqi.com版权所有

★机械触点式按键是利用弹性使键复位,手感明显,连线清晰,工艺简单,适合单件制造。但是触点处易侵入灰尘而导致接触不良,体积相对较大。 本文来自www.eadianqi.com

★导电橡胶按键是利用橡胶的弹性来复位,通过压制的方法把面板上所有的按键制成一块,体积小,装配方便,适合批量生产。但是时间长了,橡胶老化而使弹力下降,同时易侵入灰尘。 本文来自www.eadianqi.com

★柔性按键是近年来迅速发展的一种新型按键,可以分为凸球型和平面型两种。凸球型动作幅度触感明显,富有立体感,但制造工艺相对复杂;平面型幅度微小,触感较弱,但工艺简单,寿命长。柔性按键最大特点是防尘、防潮、耐蚀,外形美观,装嵌方便。而且外形和面板的布局、色彩、键距可按照整机的要求来设计。

本文来自www.eadianqi.com

单片机系统键盘设计实例:本次设计中,键盘结构采用非编码键盘系统中的独立式按键结构。用三态缓冲器573扩展I/O口搭接独立式按键接口电路,按键状态由573锁存。键盘工作方式采用定时扫描方式。采用定时器T0定时,CPU每隔200ms扫描键盘一次,即通过读取573的输出数据,识别按键的工作状态。
