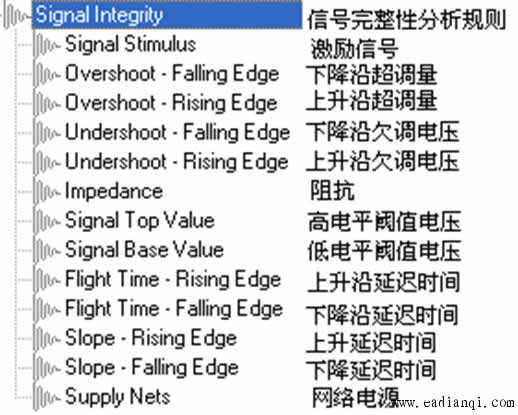

信号完整性分析相关的设计规则 自动控制网www.eadianqi.com版权所有 此规则用于信号完整性分析规则设置，共分为13种 本文来自www.eadianqi.com
本文来自www.eadianqi.com
设计规则如下： 本文来自www.eadianqi.com 激励信号——Signal Stimulus规则用于设置电路分析的激励信号。 自动控制网www.eadianqi.com版权所有 下降沿超调量——Overshoot-Falling Edge规则用于设置信号下降沿超调量。 本文来自www.eadianqi.com 上升沿超调量——Overshoot-Rising Edge规则用于设置信号上升沿超调量。 自动控制网www.eadianqi.com版权所有 下降沿欠调电压——Undershoot-Falling Edge规则用于设置信号下降沿欠调电压的最大值。 自动控制网www.eadianqi.com版权所有 上升沿欠调电压——Undershoot-Rising Edge规则用于设置信号上升沿欠调电压的最大值。 本文来自www.eadianqi.com 阻抗——Impedance规则用于设置电路的最大阻抗和最小阻抗。 本文来自www.eadianqi.com 高电平阈值电压——Signal Top Value规则用于设置高电平信号最小电压。 本文来自www.eadianqi.com 低电平阈值电压——Signal Base Value规则用于设置信号电压基值。 本文来自www.eadianqi.com 上升沿延迟时间——Flight Time-Rising Edge规则用于设置信号上升沿延迟时间。 自动控制网www.eadianqi.com版权所有 下降沿延迟时间——Flight Time-Falling Edge规则用于设置信号下降沿延迟时间。 本文来自www.eadianqi.com 上升延迟时间——Slope-Rising Edge规则用于设置信号从阈值电压上升到高电平的最大延迟时间。 本文来自www.eadianqi.com
下降延迟时间——Slope-Falling Edge规则用于设置信号下降沿从阈值电压下降到低电平的最大延迟时间。 自动控制网www.eadianqi.com版权所有 网络电源——Supply Nets规则用于设置电路板中网络的电压值。 自动控制网www.eadianqi.com版权所有 |
