元件布置相关的设计规则 自动控制网www.eadianqi.com版权所有

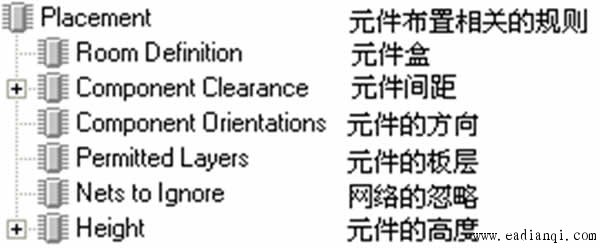

此规则与元器件的布置有关，共有6种 自动控制网www.eadianqi.com版权所有
Room Definition——元件盒规则用于定义元件盒的尺寸及其所在的板层。 自动控制网www.eadianqi.com版权所有

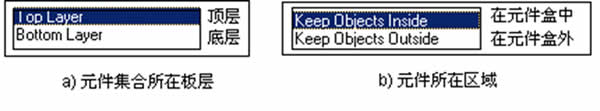

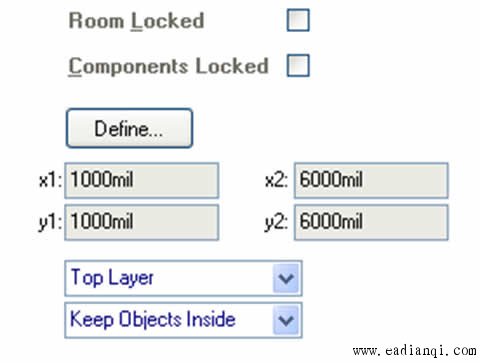

本文来自www.eadianqi.com 用鼠标定义元件盒的大小。单击 按钮后，光标变成十字状并激活PCB编辑区，可用鼠标确定元件盒的大小；元件盒所在的板层和元件所在区域栏均有下拉菜单 本文来自www.eadianqi.com

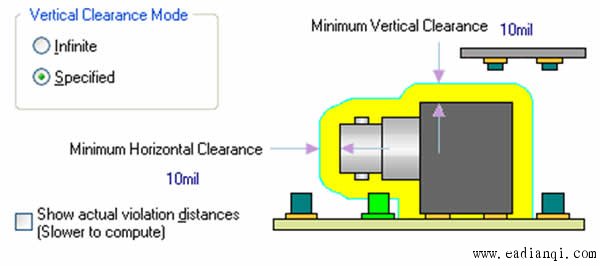

Component Clearance——元件间距规则用于设置元件封装间的最小距离。 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有
Component Orientations——元件的方向规则用于设置元件封装的放置方向。 本文来自www.eadianqi.com Permitted Layers——元件的板层规则用于设置自动布局时元件封装的放置板层。 本文来自www.eadianqi.com
本文来自www.eadianqi.com Nets to Ignore——网络的忽略规则用于设置自动布局时忽略的网络。 本文来自www.eadianqi.com Height——元件的高度规则用于设置布局的元件高度。 |
