AD常用电气设计规则说明与设置

时间:2017-04-27 08:24来源:www.eadianqi.com 编辑:自动控制网
电气相关的设计规则 Electrical(电气)设计规则设置在电路板布线过程中所遵循的电气方面的规则,包括4个方面 电气相关的设计规则安全间距 Clearance安全间距设计规则用于设定在PCB的设计中导线、导孔、焊盘、矩形敷铜填充等组件相互之间的安全距离。 具体步

电气相关的设计规则

“Electrical(电气)”设计规则设置在电路板布线过程中所遵循的电气方面的规则,包括4个方面

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

电气相关的设计规则——安全间距

本文来自www.eadianqi.com

Clearance——安全间距设计规则用于设定在PCB的设计中导线、导孔、焊盘、矩形敷铜填充等组件相互之间的安全距离。 自动控制网www.eadianqi.com版权所有

具体步骤如下:

自动控制网www.eadianqi.com版权所有

在 “Clearance”上右击,弹出修改规则命令菜单

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

选择“建立新规则”命令,则系统自动在“Clearance”的上面增加一个名称为“Clearance_1”的新规则 本文来自www.eadianqi.com

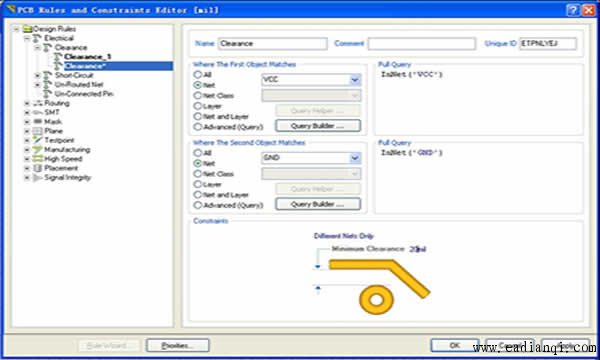

在Where The First Object Matches单元中单击网络(Net),在Full Query单元里出现InNet()。单击“All”右侧的下拉菜单,从网络表中选择VCC。此时,Full Query单元会更新为InNet('VCC');按照同样的操作在Where The Second Object Matches单元中设置网络“GND”;将光标移到Constraints单元,将“Minimum Clearance”改为20mil

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

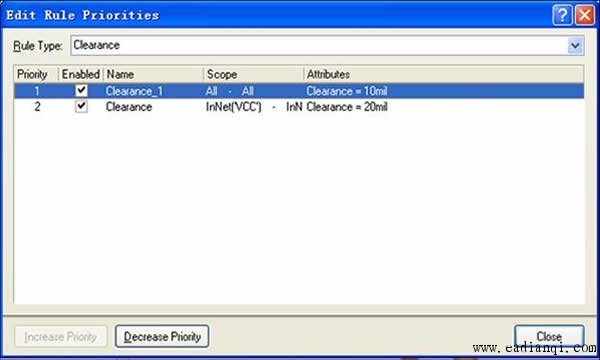

此时在PCB的设计中同时有两个电气安全距离规则,因此必须设置它们之间的优先权。单击优先权设置“Priorities”按钮 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

电气相关的设计规则——短路许可

自动控制网www.eadianqi.com版权所有

Short-Circuit——短路许可设计规则设定电路板上的导线是否允许短路。在“Constraints”单元中,勾选“Allow Short Circuit”复选框,允许短路;默认设置为不允许短路 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

电气相关的设计规则——网络布线检查

本文来自www.eadianqi.com

Un-Routed Net——网络布线检查设计规则用于检查指定范围内的网络是否布线成功,如果网络中有布线不成功的,该网络上已经布的导线将保留,没有成功布线的将保持飞线。 本文来自www.eadianqi.com

电气相关的设计规则——元件引脚连接检查

本文来自www.eadianqi.com

Un-Connected Pin——元件引脚连接检查设计规则用于检查指定范围内的元件封装的引脚是否连接成功。

本文来自www.eadianqi.com

布线相关的设计规则 本文来自www.eadianqi.com

此类规则主要是与布线参数设置有关的规则。共分为8类 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

布线相关的设计规则——导线宽度 本文来自www.eadianqi.com

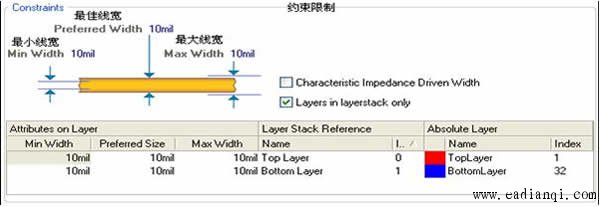

Width——设置导线宽度设计规则用于布线时的导线宽度设定。 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

布线相关的设计规则——布线方式 自动控制网www.eadianqi.com版权所有

Routing Topology——设置布线方式设计规则用于定义引脚到引脚之间的布线规则。此规则含7种方式。 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

布线相关的设计规则——布线方式 自动控制网www.eadianqi.com版权所有

Shortest——连线最短(默认)方式是系统默认使用的拓扑规则。它的含义是生成一组飞线能够连通网络上的所有节点,并且使连线最短。

本文来自www.eadianqi.com

本文来自www.eadianqi.com

Horizontal——水平方向连线最短方式。它的含义是生成一组飞线能够连通网络上的所有节点,并且使连线在水平方向最短。

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

Vertical——垂直方向连线最短方式。它的含义是生成一组飞线能够连通网络上的所有节点,并且使连线在垂直方向最短。

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

Daisy-Simple——任意起点连线最短方式。该方式需要指定起点和终点,其含义是在起点和终点之间连通网络上的各个节点,并且使连线最短 本文来自www.eadianqi.com

本文来自www.eadianqi.com

Daisy-Mid Driven——中心起点连线最短方式。其含义是以起点为中心向两边的终点连通网络上的各个节点,起点两边的中间节点数目不一定要相同,但要使连线最短

本文来自www.eadianqi.com

本文来自www.eadianqi.com

Daisy-Balanced——平衡连线最短方式,其含义是将中间节点数平均分配成组,所有的组都连接在同一个起点上,起点间用串联的方法连接,并且使连线最短 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

Starburst——中心放射连线最短方式,该方式是指网络中的每个节点都直接和起点相连接。 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

布线相关的设计规则——布线次序 本文来自www.eadianqi.com

Routing Priority ——设置布线次序规则用于设置布线的优先次序。设置布线次序规则的添加、删除和规则使用范围的设置等操作方法与前述相似。 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

在“布线的优先次序”栏里指定其布线的优先次序,其设定值范围是从0到100,0的优先次序最低,100最高。

本文来自www.eadianqi.com

布线相关的设计规则——布线板层

本文来自www.eadianqi.com

Routing Layers——设置布线板层规则用于设置布线板层。布线层规则的添加、删除和规则的使用范围的设置等操作方法与前述布线层设置相同。 本文来自www.eadianqi.com

布线相关的设计规则——导线转角方式 本文来自www.eadianqi.com

Routing Corners——设置导线转角方式规则用于设置导线的转角方式。

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

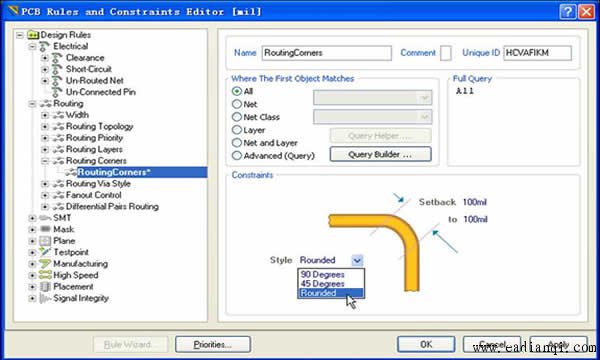

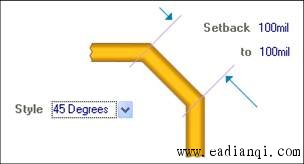

系统提供3种转角形式,其他形式是45 Degree(45°转角) 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

和90 Degree(90°转角)

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

布线相关的设计规则——过孔规格 自动控制网www.eadianqi.com版权所有

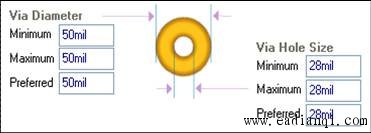

Routing Via Style——设置过孔规格规则用于设置布线中导孔的尺寸。

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

布线相关的设计规则——扇出控制 本文来自www.eadianqi.com

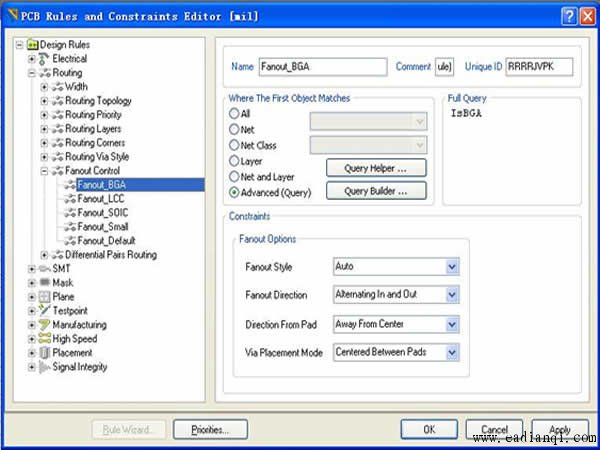

Fanout Control——扇出控制布线设置规则,主要用于“球栅阵列”、“无引线芯片座”等4类的特殊器件布线控制。 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

布线相关的设计规则——差分对

本文来自www.eadianqi.com

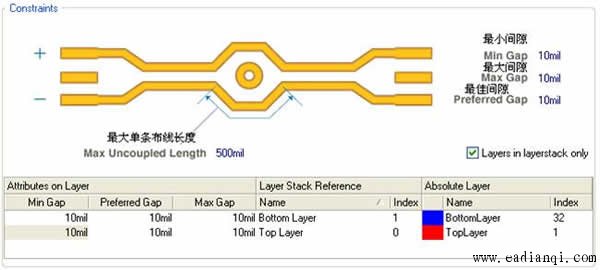

Differential Pairs Routing——差分对布线设置规则,主要用于设置一组差分对约束的各种规则。 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

SMD布线相关的设计规则

自动控制网www.eadianqi.com版权所有

(1)SMD To Corner——表贴式焊盘引线长度规则,用于设置SMD元件焊盘与导线拐角之间的最小距离。表贴式焊盘的引出导线一般都是引出一段长度后才开始拐弯,这样就不会出现和相邻焊盘太近的情况。 自动控制网www.eadianqi.com版权所有

(2)SMD To Plane——表贴式焊盘与内地层的连接间距规则,用于设置SMD与内层(Plane)的焊盘或导孔之间的距离。表贴式焊盘与内地层的连接只能用过孔来实现,该设置指出要离焊盘中心多远才能使用过孔与内地层连接。默认值为“0mil”。 本文来自www.eadianqi.com

(3)SMD Neck-Down——表贴式焊盘引出导线宽度规则,用于设置SMD引出导线宽度与SMD元件焊盘宽度之间的比值关系。默认值为50%。 本文来自www.eadianqi.com

本文来自www.eadianqi.com

SMD布线相关的设计规则的分类 本文来自www.eadianqi.com
