数字万用表操作使用方法图解

时间:2017-05-21 10:14来源:www.eadianqi.com 编辑:自动控制网
数字万用表(DMM)是将被测量经过放大之后,再经过数字化处理,最终将测量结果由数字表头以数字的形式显示出来的一种万用表。与模拟式万用表(VOM)相比,它的测量准确度高、分辨力高、电压灵敏度高、测量种类多、功能齐全、过载能力强、抗干扰性好、体积

  数字万用表(DMM)是将被测量经过放大之后,再经过数字化处理,最终将测量结果由数字表头以数字的形式显示出来的一种万用表。与模拟式万用表(VOM)相比,它的测量准确度高、分辨力高、电压灵敏度高、测量种类多、功能齐全、过载能力强、抗干扰性好、体积小、重量轻、可靠性高,又由于采用数字形式来显示测量结果,使得读数快捷方便,而且还能从根本上消除因视差所造成的读数误差。总之,数字万用表的众多优点是模拟式万用表所无法替代的,因此在电气、电子、通讯、科研和家电行业等的应用非常广泛。然而,由于数字万用表属于精密电子仪表,如果使用方法不当,将不能获得准确的测量结果,甚至还会造成仪表的损坏。为此,笔者总结使用和维护数字万用表(在下文中也称仪表)的方法、要领和技巧,以飨读者朋友。

自动控制网www.eadianqi.com版权所有

  1.首先要了解仪表的基本性能 自动控制网www.eadianqi.com版权所有

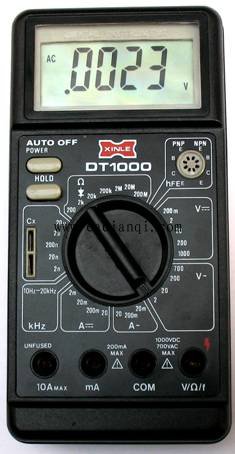

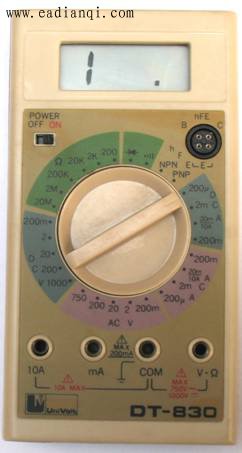

  我国市面上数字万用表的品牌和型号多达数百种,常见的国内外型号也有几十种,因此,在使用那些自己不太熟悉品种的数字万用表之前,应当详细阅读随机附带的技术说明书或咨询有经验的人员,重点是了解仪表的特点、主要性能、技术指标、面板功能、测量方法要求和特别注意事项等。图1为常用的两种数字万用表的外形结构,其它仪表大同小异。

本文来自www.eadianqi.com

数字万用表应用策略数字万用表应用策略 本文来自www.eadianqi.com

  图1

本文来自www.eadianqi.com

  2.必须满足环境条件要求 自动控制网www.eadianqi.com版权所有

  数字万用表的内部电路对于温度和湿度比较敏感,因此对于使用环境具有一定的要求,如工作场所的温度和相对湿度不得超出仪表技术条件所规定的限度,否则,仪表的准确度指标将无法保证。如DT1000型数字万用表保证准确度的测试温度为23℃±5℃、相对湿度<75%RH,但又专门规定了温度范围,其中工作温度为0℃~40℃(32℉~104℉),储存温度为-10℃~50℃(14~122℉)。 自动控制网www.eadianqi.com版权所有

  数字万用表在使用和存放过程中,应当尽量避免阳光直接照射,避免灰尘和各种腐蚀性介质对仪表的损害,还要防止各种形式的机械振动、冲击和跌落现象发生,使其保持清洁干燥,完好无损。
