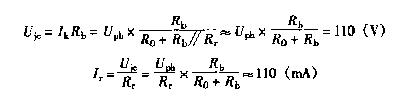

（ii）有保护接地时 设保护接地电阻Rb=4Ω， 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有 在中性点直接接地的低压系统中，电气设备的外壳采用保护接地仅能减轻触电的危险程度，并不能保证人身安全； 在高压系统中，其作用就更小。 自动控制网www.eadianqi.com版权所有

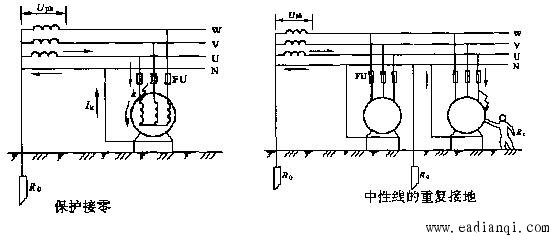

（b）保护接零及零线的重复接地 本文来自www.eadianqi.com ①保护接零 本文来自www.eadianqi.com 在中性点直接接地的低压供电网络，一般采用的是三相四线制的供电方式。将电气设备的金属外壳与电源(发电机或变压器)接地中性线(零线)作金属性连接，这种方式称为保护接零。 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有
采用保护接零时，当电气设备某相绝缘损坏碰壳，接地短路电流流经短路线和接地中性线构成回路．由于接地中性线阻抗很小，接地短路电流Ik较大、足以使线路上或电源处的自动开关或熔断器以很快的时限将设备从电网中切除，使故障设备停电。另外，人体电阻远大于接零回路中的电阻，即使在故障未切除前，人体触到故障设备外壳，接地短路电流几乎全部通过接零回路，也使流过人体的电流接近于零，保证了人身安全。 |
