单相变压器短路试验的原理接线图

时间:2017-04-26 09:52来源:www.eadianqi.com 编辑:自动控制网
通过测定变压器的短路电压、短路电流和短路损耗求得短路阻 抗参数 和变压器的重要参数:短路电压UkN 。 图1.5.3-1 单相变压器短路试验的原理接线图 低压侧电流大,仪表选择不方便,通常在高压侧加电源,低压侧短接。 从安全考虑,通常取短路试验电流不超过额

通过测定变压器的短路电压、短路电流和短路损耗求得短路阻 抗参数 自动控制网www.eadianqi.com版权所有

和变压器的重要参数:短路电压UkN 。

  自动控制网www.eadianqi.com版权所有



本文来自www.eadianqi.com

  自动控制网www.eadianqi.com版权所有

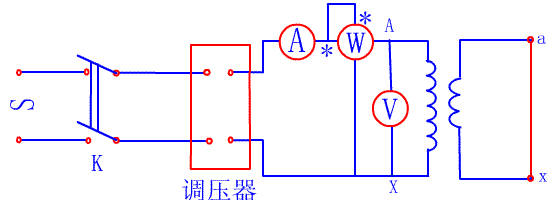

  图1.5.3-1 单相变压器短路试验的原理接线图

自动控制网www.eadianqi.com版权所有

  低压侧电流大,仪表选择不方便,通常在高压侧加电源,低压侧短接。 自动控制网www.eadianqi.com版权所有

  从安全考虑,通常取短路试验电流不超过额定电流。短路电压数值较小,为减小测量误差,须将电压表靠近变压器接,然后依次接功率表和电流表,如图1.5.3-1所示。 本文来自www.eadianqi.com

  短路试验电压低,磁通小,铁耗可忽略不计,而短路电流较大,因此可认为短路损耗等于铜耗。根据测量数据:短路电压Uk、短路电流Ik和短路损耗Pk ,按变压器简化等效电路图1.4.5-3,可得短路阻抗参数 自动控制网www.eadianqi.com版权所有

计算公式如下:

  本文来自www.eadianqi.com



自动控制网www.eadianqi.com版权所有

  本文来自www.eadianqi.com

  短路试验在高压侧加电源,所测数据为高压侧值,则求得的短路阻抗参数也为高压侧值,如需低压侧的数值,也须进行折算。 本文来自www.eadianqi.com

  短路试验还求得变压器的重要参数:短路电压=I1NZk75°c 本文来自www.eadianqi.com

  通常用额定电压的百分值表示:UkN%=I1NZk75°c*100%/U1N

自动控制网www.eadianqi.com版权所有

  短路电压的大小反映变压器在额定负载时短路阻抗压降的大小。短路阻抗的大小对变压器的运行有很大影响。正常运行时,希望它小一些,使变压器二次电压受负载波动的影响小一些;但对变压器突然短路故障来说,又希望它大一些,使短路电流减小。

自动控制网www.eadianqi.com版权所有

  特别注意:上述各公式均按一相计算。 本文来自www.eadianqi.com

  如果用标幺值表示,短路电压的标幺值与短路阻抗的标幺值相等。
