中性点不接地电力系统

时间:2016-05-05 07:33来源:www.eadianqi.com 编辑:自动控制网
中性点不接电力系统见图所示。 图 中性点不接电力系统 1)优点:单相接地时,不能构成短路回路;接地相电流不大,不必立即切除故障线路,但不允许超过2小时,以免发展为相间短路。 2)非故障相的对地电压升为相电压的 倍,要求线路绝缘要按线电压设计,投资

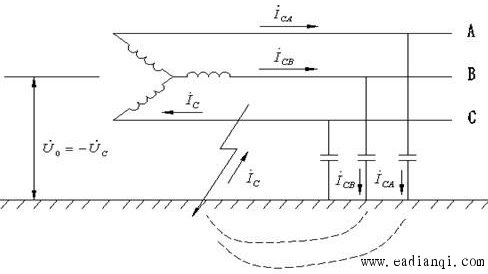

中性点不接电力系统见图所示。

9.1.1

图  中性点不接电力系统 本文来自www.eadianqi.com

  • 1)优点:单相接地时,不能构成短路回路;接地相电流不大,不必立即切除故障线路,但不允许超过2小时,以免发展为相间短路。
  • 2)非故障相的对地电压升为相电压的 倍,要求线路绝缘要按线电压设计,投资大。

适用: 自动控制网www.eadianqi.com版权所有

电压小于500V的装置;3~10kV电网,当单相接地电流小于30A时,发电机直配系统,接地电流小于5A时;35kV电网,单相接地电流小于10A时。   本文来自www.eadianqi.com
