电压互感器的原理与选择

时间:2016-04-27 08:24来源:www.eadianqi.com 编辑:自动控制网
1.电压互感器的原理 (1)作用 将一次侧的高电压变为二次侧的标准化低电压(100V),以便于测量仪表及继电器的小型化、标准化;将一次系统与二次系统在电气方面隔离,同时互感器二次侧必须有一点可靠接地,保证二次设备及运行人员的安全;使二次系统(测量和

1.电压互感器的原理

(1)作用 自动控制网www.eadianqi.com版权所有

将一次侧的高电压变为二次侧的标准化低电压(100V), 以便于测量仪表及继电器的小型化、标准化;将一次系统与二次系统在电气方面隔离,同时互感器二次侧必须有一点可靠接地,保证二次设备及运行人员的安全;使二次系统(测量和保护装置)脱离一次系统成为独立的系统。  自动控制网www.eadianqi.com版权所有

(2)工作状态:也是一种特殊的变压器。二次侧并联接入测量仪表和继电器的电压线圈,其阻抗非常大,故所带负荷很小,致使电压互感器正常工作时接近变压器的空载状态。 自动控制网www.eadianqi.com版权所有

(3)电气原理

自动控制网www.eadianqi.com版权所有

(4)注意 :在运行中的电压互感器二次回路严禁短路;还应注意二次侧一端可靠接地和接线时注意极性 。

自动控制网www.eadianqi.com版权所有

(5)接线方式 本文来自www.eadianqi.com

(6)电压互感器的准确级:共划分0.2、0.5、1、3及保护级。电压互感器的准确级和误差限制见图1。 本文来自www.eadianqi.com

2.电压互感器的选择 本文来自www.eadianqi.com

选择结构类型、接线形式和准确级;选择一次额定电压;选择二次回路电压;校验二次容量。

本文来自www.eadianqi.com

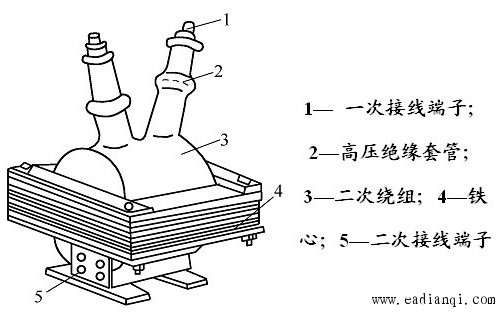

常见的电压互感器见图1。

本文来自www.eadianqi.com

图1


互感器实物图见图2,见图3,见图4,见图5。 自动控制网www.eadianqi.com版权所有

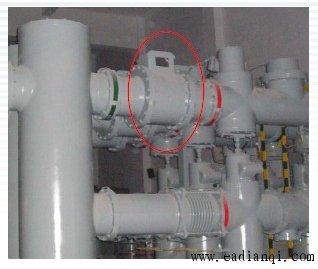

图2 GIS电子式互感器

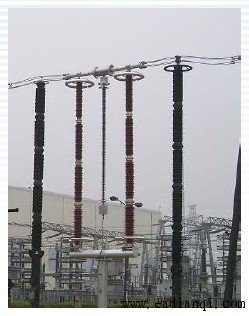

图3  AIS电子式互感器

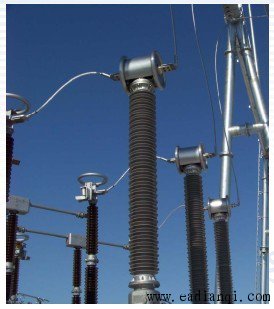

图4 直流电子式互感器(50kv-800kv)

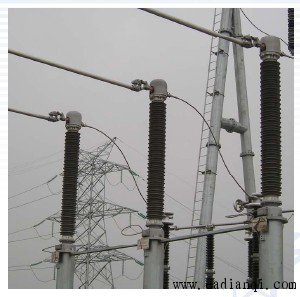

图5 光学互感器(66kv-500kv)
