保护接地 (TT和 IT方式) 的安装要求

时间:2016-04-16 17:06来源:www.eadianqi.com 编辑:自动控制网
① 保护接地的电阻不应大于 4。 ② 在采用保护接地的系统中,采用插头自插座上接入电源至用电设备的系统,应采用带专用保护接地插脚的插头,使保护接地在电源接入前接通、电源撤除后才断开。不能采用保护接地不经插头接至用电设备的做法,因这种做法不能保证

① 保护接地的电阻不应大于 4Ω。

② 在采用保护接地的系统中,采用插头自插座上接入电源至用电设备的系统,应采用带专用保护接地插脚的插头,使保护接地在电源接入前接通、电源撤除后才断开。不能采用保护接地不经插头接至用电设备的做法,因这种做法不能保证在插入电源的同时装好保护接地。 本文来自www.eadianqi.com

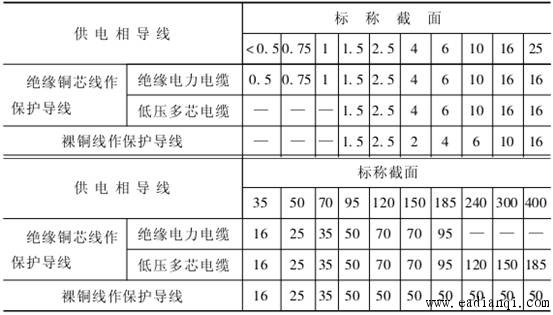

③ 保护接地干线的允许电流不应小于供电网中最大负载线路相线允许载流量的 1/2。单独用电设备,共接地线的允许电流不应小于供电分支网络相线允许载流量的 1/3,保护接地线的最小截面应符合表1的规定。 本文来自www.eadianqi.com

表1 保护接地线的最小截面单位:mm 自动控制网www.eadianqi.com版权所有


本文来自www.eadianqi.com

④ 必须有保护中性线接地及保护接地线的措施,以防机械损伤。 自动控制网www.eadianqi.com版权所有

⑤ 保护接地系统接入运行前及每隔一定时间后要进行检验,以检查接地情况。
