什么是接地体?什么是接地线?什么是接地装置

时间:2016-04-16 16:58来源:www.eadianqi.com 编辑:自动控制网
在正常情况下,直接防护措施能保证人身安全,但是当电气设备绝缘发生故障而损坏时(如因温度过高绝缘发生热击穿、在强电场作用下发生电击穿、绝缘老化等都可能造成绝缘性能下降和损坏),造成电气设备严重漏电,使不带电的外露金属部件如外壳、护罩、构架等

在正常情况下,直接防护措施能保证人身安全,但是当电气设备绝缘发生故障而损坏时(如因温度过高绝缘发生热击穿、在强电场作用下发生电击穿、绝缘老化等都可能造成绝缘性能下降和损坏),造成电气设备严重漏电,使不带电的外露金属部件如外壳、护罩、构架等呈现出危险的接触电压,当人们触及这些金属部件时,就构成间接触电。间接接触防护的目的是为了防止电气设备故障情况下,发生人身触电事故,也是为了防止设备事故进一步扩大。目前主要采用保护接地或保护接零以及等电位连接均压等技术措施。保护接地和保护接零,也称接地保护和接零保护,虽然两者都是安全保护措施,但是它们实现保护作用的原理不同。简单地说,保护接地是将故障电流引入大地;保护接零是将故障电流引入系统,促使保护装置迅速动作而切断电源。

本文来自www.eadianqi.com

1.接地体

本文来自www.eadianqi.com

又称接地极,指埋入地下直接与土壤接触的金属导体和金属导体组,是接地电流流向土壤的散流件。利用地下的金属管道,建筑物的钢筋基础等作为接地体的称为自然接地体;按设计规范要求埋设的金属接地体称为人工接地体。

自动控制网www.eadianqi.com版权所有

2.接地线

自动控制网www.eadianqi.com版权所有

连接电气设备接地部分与接地体的金属导线称为接地线,是接地电流由接地部位传导至大地的途径。接地线中沿建筑物表面敷设的共用部分称为接地干线;电气设备金属外壳连接至接地干线部分称为接地支线。 自动控制网www.eadianqi.com版权所有

3.接地装置 自动控制网www.eadianqi.com版权所有

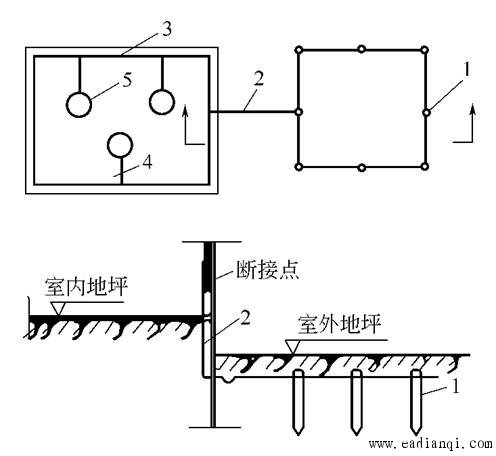

接地体和接地线的组合称为接地装置。接地装置示意如图所示。 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

图   接地装置示意1—接地体;2—接地引下线;3—接地干线;4—接地分支线;5—被保护电气设备
