电磁式继电器的图形和文字符号

时间:2015-11-05 08:56来源:www.eadianqi.com 编辑:自动控制网
根据输入(线圈)电流大小而动作的继电器称为电流继电器。按用途还可以分为过电流继电器和欠电流继电器。过电流继电器的任务是当电路发生短路及过流时立即将电路切断,因此过电流继电器线圈中通过的电流小于整定电流时,继电器不动作,只有超过整定电流时,

   根据输入(线圈)电流大小而动作的继电器称为电流继电器。按用途还可以分为过电流继电器和欠电流继电器。过电流继电器的任务是当电路发生短路及过流时立即将电路切断,因此过电流继电器线圈中通过的电流小于整定电流时,继电器不动作,只有超过整定电流时,继电器才动作。过电流继电器动作电流整定范围: 交流过流继电器为(110%~350%)IN,直流过流继电器为(70%~300%)IN。欠电流继电器的任务是当电路电流过低时立即将电路切断,因此欠电流继电器线圈中通过的电流大于或等于整定电流时,继电器吸合,只有电流低于整定电流时,继电器才释放。欠电流继电器动作电流整定范围: 吸合电流为(30%~50%)IN,释放电流为(10%~20%)IN。欠电流继电器一般是自动复位的。

自动控制网www.eadianqi.com版权所有

    与此类似,电压继电器是根据输入电压大小而动作的继电器。过电压继电器动作电压整定范围为(105%~120%)UN。欠电压继电器吸合电压调整范围为(30%~50%)UN,释放电压调整范围为(7%~20%)UN。 本文来自www.eadianqi.com

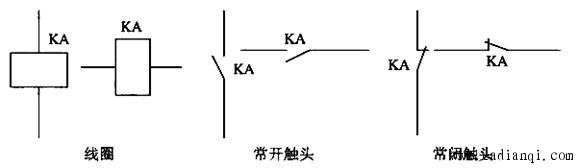

    电磁式继电器在电路中图形和文字符号如图所示。

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

图 电磁式继电器的图形和文字符号
