控制按钮的图形及文字符号

时间:2015-09-23 07:20来源:www.eadianqi.com 编辑:自动控制网
图 按钮的图形、文字符号 a) 启动按钮 b) 停止按钮 c)复合按钮 按使用场合、作用不同,通常将按钮帽做成红、绿、黑、黄、蓝。白、灰等颜色。国际B/T5226-1985对按钮颜色作如下规定: (1)停止和急停按钮必须是红色。 (2)起动按钮的颜色为绿色。 (3)起动与停止

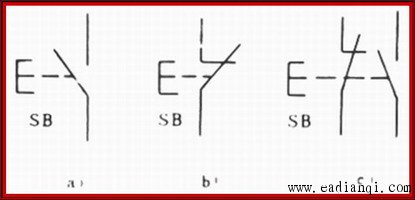

图  按钮的图形、文字符号
a) 启动按钮        b) 停止按钮           c)复合按钮

按使用场合、作用不同,通常将按钮帽做成红、绿、黑、黄、蓝。白、灰等颜色。国际B/T5226-1985对按钮颜色作如下规定:
(1)"停止"和"急停"按钮必须是红色。
(2)"起动"按钮的颜色为绿色。
(3)"起动"与"停止"交替动作的按钮必须是黑白、白色或灰色。
(4)"点功"按钮必须是黑色。
(5)"复位"按钮必须是蓝色(如保护继电器的复位按钮)。
