电磁式继电器

时间:2015-09-22 16:54来源:www.eadianqi.com 编辑:自动控制网
1、电流继电器 根据线圈中电流的大小而接通和断开电路的继电器称为电流继电器。使用时电流继电器的线圈与负载串联,其线圈的匝数少而线径粗。常用的有欠电流继电器和过电流继电器两种。 欠电流继电器 :电路正常工作时,欠电流继电器吸合,当电路电流减小到

1、电流继电器

根据线圈中电流的大小而接通和断开电路的继电器称为电流继电器。使用时电流继电器的线圈与负载串联,其线圈的匝数少而线径粗。常用的有欠电流继电器和过电流继电器两种。 自动控制网www.eadianqi.com版权所有

欠电流继电器:电路正常工作时,欠电流继电器吸合,当电路电流减小到某一整定值以下时(10%~20%IN),欠电流继电器释放 ,对电路实现欠电流保护。

自动控制网www.eadianqi.com版权所有

过电流继电器:电路正常工作时, 过电流继电器不动作,当电路电流超过某一整定值时(一般为110%~400%IN),过电流继电器吸合,对电路实现过电流保护。 本文来自www.eadianqi.com

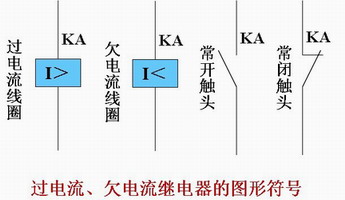

图1 过电流、欠电流继电器的图形符号

本文来自www.eadianqi.com

2、电压继电器

本文来自www.eadianqi.com

电压继电器是根据其线圈两端电压信号的大小而接通或断开电路,实际使用时,电压继电器的线圈与负载并联。常用的有欠(零)电压继电器和过电压继电器两种。

本文来自www.eadianqi.com

欠电压继电器:电路正常工作时, 欠电压继电器吸合, 当电路电压减小到某一整定值以下时(40%~70%UN),欠电压继电器释放 ,对电路实现欠电压保护。 自动控制网www.eadianqi.com版权所有

过电压继电器:电路正常工作时, 过电压继电器不动作,当电路电压超过某一整定值时(一般为105%~120%UN),过电压继电器吸合,对电路实现过电压保护。

本文来自www.eadianqi.com

零电压继电器:当电路电压降低到10%-35%UN时释放,对电路实现零电压保护。  本文来自www.eadianqi.com

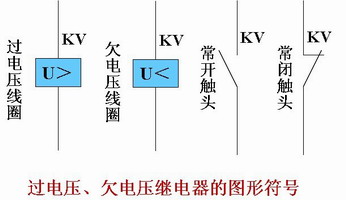

图2 过电压、欠电压继电器的图形符号

本文来自www.eadianqi.com

 3、中间继电器 本文来自www.eadianqi.com

中间继电器在控制电路中主要用来传递信号、扩大信号功率以及将一个输入信号变换成多个输出信号等。中间继电器的基本结构及工作原理与接触器完全相同。但中间继电器的触点对数多,且没有主辅之分,各对触点允许通过的电流大小相同,多数为5A。因此,对工作电流小于5A的电气控制线路,可用中间继电器代替接触器实施控制。

自动控制网www.eadianqi.com版权所有


图3 中间继电器的图形符号 本文来自www.eadianqi.com
