启动控制电路

时间:2015-09-17 17:22来源:www.eadianqi.com 编辑:自动控制网
当按下启动按钮1SB 时,接触器KM 的线圈通电,其辅助动合触头自锁(松开按钮1SB 使其复位后,接触器KM 的线圈能维持通电状态的一种控制方法),动合主触头合上使电动机接通电源而运转;当按下停止按钮2SB 后,接触器KM 的线圈失电,其动合主触头断开使电动机
    当按下启动按钮1SB 时,接触器KM 的线圈通电,其辅助动合触头自锁(松开按钮1SB 使其复位后,接触器KM 的线圈能维持通电状态的一种控制方法),动合主触头合上使电动机接通电源而运转;当按下停止按钮2SB 后,接触器KM 的线圈失电,其动合主触头断开使电动机脱离电网而停止运转。

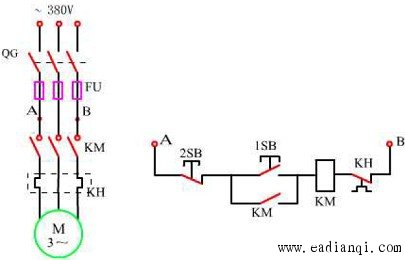

图 启动控制电路
