速度继电器原理及图形和文字符号

时间:2015-08-24 21:47来源:未知 编辑:自动控制网
速度继电器根据电磁感应原理制成,用来在三相交流异步电动机反接制动转速过零时,,动切除反相序电源。速度继电器的动作转速一般不低于120 r/min,复位转速约在100 r/min以下。启动时,,果转速达到其动作转速,则其常开触头闭合,常闭触头断开;停车时,,

    速度继电器根据电磁感应原理制成,用来在三相交流异步电动机反接制动转速过零时,,动切除反相序电源。速度继电器的动作转速一般不低于120 r/min,复位转速约在100 r/min以下。启动时,,果转速达到其动作转速,则其常开触头闭合,常闭触头断开;停车时,,果转速低于复位转速,则其常闭触头闭合,常开触头断开。工作时,允许的转速高达1000~3600r/min。由速度继电器正转和反转切换触点的动作,来反映电动机转向和速度的变化。常用的型号有JY1和JF20系列。速度继电器的图形及文字符号如图所示。

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

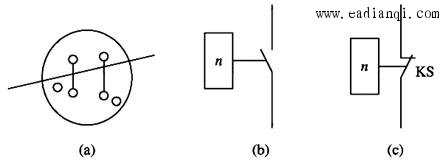

图 速度继电器的图形和文字符号

自动控制网www.eadianqi.com版权所有

    转子;(b)常开触头;(c)常闭触头
