时间继电器的图形符号

时间:2015-08-24 21:43来源:未知 编辑:自动控制网
按照通电延时和断电延时两种形式,空气阻尼式时间继电器的延时触头有: 延时打开常开触头、延时打开常闭触头、延时闭合常开触头和延时闭合常闭触头。时间继电器的图形符号如图所示,文字符号为KT。 图 时间继电器的图形符号 (a)线圈的一般符号;(b)通电延

  按照通电延时和断电延时两种形式,空气阻尼式时间继电器的延时触头有: 延时打开常开触头、延时打开常闭触头、延时闭合常开触头和延时闭合常闭触头。时间继电器的图形符号如图所示,文字符号为KT。

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

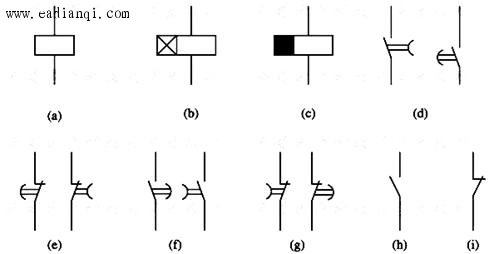

图 时间继电器的图形符号

自动控制网www.eadianqi.com版权所有

    (a)线圈的一般符号;(b)通电延时线圈;(c)断电延时线圈; 自动控制网www.eadianqi.com版权所有

    (d)延时闭合常开触头;(e)延时断开常闭触头;(f)延时断开常开触头; 自动控制网www.eadianqi.com版权所有

    (g)延时闭合常闭触头;(h)瞬动常开触头;(i)瞬动常闭触头
