什么是万能转换开关?万能转换开关结构原理

时间:2015-08-24 21:32来源:未知 编辑:自动控制网
万能转换开关是一种多挡位、多段式、控制多回路的主令电器,当操作手柄转动时,带动开关内部的凸轮转动,从而使触头按规定顺序闭合或断开。万能转换开关一般用于交流500 V、直流440 V、约定发热电流20 A以下的电路中,作为电气控制线路的转换和配电设备的远

    万能转换开关是一种多挡位、多段式、控制多回路的主令电器,当操作手柄转动时,带动开关内部的凸轮转动,从而使触头按规定顺序闭合或断开。万能转换开关一般用于交流500 V、直流440 V、约定发热电流20 A以下的电路中,作为电气控制线路的转换和配电设备的远距离控制、电气测量仪表转换,也可用于小容量异步电动机、伺服电动机、微电动机的直接控制。常用的万能转换开关有LW5、LW6系列。LW5系列万能转换开关如图所示。

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

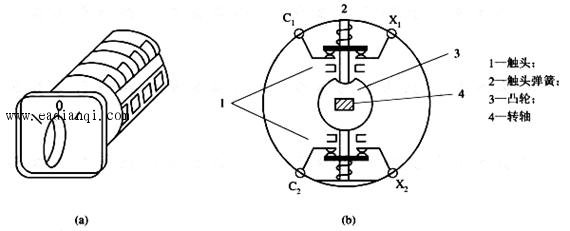

图 LW5系列万能转换开关外形;(b)结构原理
