三相异步电动机结构图解

时间:2017-05-20 18:02来源:未知 编辑:自动控制网
图1封闭式三相异步电动机的结构 1端盖2轴承3机座4定子绕组5转子 6轴承7端盖8风扇9风罩10接线盒 异步电动机的结构也可分为定子.转子两大部分。定子就是电机中固定不动的部分,转子是电机的旋转部分。由于异步电动机的定子产生励磁旋转磁场,同时从电源吸收电

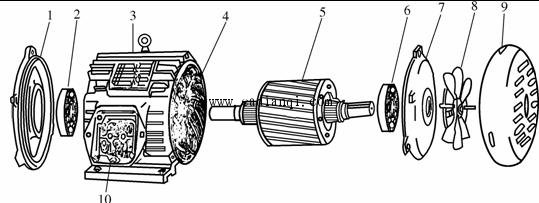

 图1封闭式三相异步电动机的结构

    1—端盖2—轴承3—机座4—定子绕组5—转子 自动控制网www.eadianqi.com版权所有

    6—轴承7—端盖8—风扇9—风罩10—接线盒 本文来自www.eadianqi.com


异步电动机的结构也可分为定子.转子两大部分。定子就是电机中固定不动的部分,转子是电机的旋转部分。由于异步电动机的定子产生励磁旋转磁场,同时从电源吸收电能,并产生且通过旋转磁场把电能转换成转子上的机械能,所以与直流电机不同,交流电机定子是电枢。另外,定.转子之间还必须有一定间隙(称为空气隙),以保证转子的自由转动。异步电动机的空气隙较其他类型的电动机气隙要小,一般为0.2mm~2mm。

    三相异步电动机外形有开启式.防护式.封闭式等多种形式,以适应不同的工作需要。在某些特殊场合,还有特殊的外形防护型式,如防爆式.潜水泵式等。不管外形如何电动机结构 本文来自www.eadianqi.com

    基本上是相同的。现以封闭式电动机为例介绍三相异步电动机的结构。如图1所示是一台封闭式三相异步电动机解体后的零部件图。

本文来自www.eadianqi.com

    1.定子部分 自动控制网www.eadianqi.com版权所有

    定子部分由机座.定子铁心.定子绕组及端盖.轴承等部件组成。 本文来自www.eadianqi.com

    (1)机座。机座用来支承定子铁心和固定端盖。中.小型电动机机座一般用铸铁浇成,大型电动机多采用钢板焊接而成。 自动控制网www.eadianqi.com版权所有

    (2)定子铁心。定子铁心是电动机磁路的一部分。为了减小涡流和磁滞损耗,通常用0.5mm厚的硅钢片叠压成圆筒,硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘,在铁心的内圆上均匀分布有与轴平行的槽,用以嵌放定子绕组。 本文来自www.eadianqi.com


  本文来自www.eadianqi.com

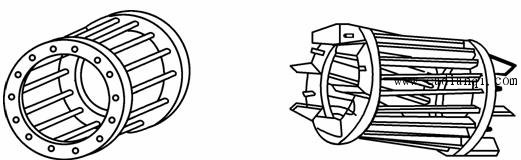

    (a)直条形式(b)斜条形式

自动控制网www.eadianqi.com版权所有

    图2 笼型异步电动机的转子绕组形式
(3)定子绕组。定子绕组是电动机的电路部分,也是最重要的部分,一般是由绝缘铜(或铝)导线绕制的绕组联接而成。它的作用就是利用通入的三相交流电产生旋转磁场。通常,绕组是用高强度绝缘漆包线绕制成各种型式的绕组,按一定的排列方式嵌入定子槽内。槽口用槽楔(一般为竹制)塞紧。槽内绕组匝间.绕组与铁心之间都要有良好的绝缘。如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边),还要加放层间绝缘。 自动控制网www.eadianqi.com版权所有

    (4)轴承。轴承是电动机定.转子衔接的部位,轴承有滚动轴承和滑动轴承两类,滚动轴承又有滚珠轴承(也称为球轴承),目前多数电动机都采用滚动轴承。这种轴承的外部有贮存润滑油的油箱,轴承上还装有油环,轴转动时带动油环转动,把油箱中的润滑油带到轴与轴承的接触面上。为使润滑油能分布在整个接触面上,轴承上紧贴轴的一面一般开有油槽。
