三相异步电动机结构图解(2)

时间:2017-05-20 18:02来源:未知 编辑:自动控制网
2.转子部分 转子是电动机中的旋转部分,如图3.7中的部件5。一般由转轴.转子铁心.转子绕组.风扇等组成。转轴用碳纲制成,两端轴颈与轴承相配合。出轴端铣有键槽,用以固定皮带轮或联轴器。转轴是输出转矩.带动负载的

    2.转子部分

本文来自www.eadianqi.com

    转子是电动机中的旋转部分,如图3.7中的部件5。一般由转轴.转子铁心.转子绕组.风扇等组成。转轴用碳纲制成,两端轴颈与轴承相配合。出轴端铣有键槽,用以固定皮带轮或联轴器。转轴是输出转矩.带动负载的部件。转子铁心也是电动机磁路的一部分。由0.5mm厚的硅钢片叠压成圆柱体,并紧固在转子轴上。转子铁心的外表面有均匀分布的线槽,用以嵌放转子绕组。

本文来自www.eadianqi.com

    三相交流异步电动机按照转子绕组形式的不同,一般可分为笼型异步电动机和绕线型异步电动机。 自动控制网www.eadianqi.com版权所有

    (1)笼型转子线槽一般都是斜槽(线槽与轴线不平行),目的是改善起动与调速性能。其外形如图1中的第5部分;笼型绕组(也称为导条)是在转子铁心的槽里嵌放裸铜条或铝条,然后用两个金属环(称为端环)分别在裸金属导条两端把它们全部接通(短接),即构成了转子绕组;小型笼型电动机一般用铸铝转子,这种转子是用熔化的铝液浇在转子铁心上,导条.瑞环一次浇铸出来。如果去掉铁心,整个绕组形似鼠笼,所以得名笼型绕组,如图2所示。图2(a)为笼型直条形式,图2(b)为笼型斜条形式。

自动控制网www.eadianqi.com版权所有




本文来自www.eadianqi.com

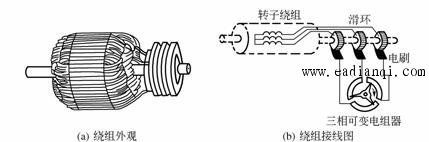

    图3 绕线式异步电动机的转子
