AT89S52的定时器/计数器是一种可编程部件，在定时器/计数器开始工作之前，CPU必须将一些命令（控制字）写入定时/计数器。

本文来自www.eadianqi.com

例如：选择哪一个定时器/计数器在何种工作方式下工作？ 本文来自www.eadianqi.com

是用作定时器计时功能还是用作计数器的计数功能？ 本文来自www.eadianqi.com

是否启动定时器/计数器的运行？ 自动控制网www.eadianqi.com版权所有

……

这些设置的功能是通过对特殊功能寄存器TMOD和TCON的设置来实现。在初始化过程中，要将工作方式控制字写入方式寄存器（初始化工作的一部分），工作状态字写入控制寄存器，CPU就会按设定的工作方式独立运行。

本文来自www.eadianqi.com

1．定时器/计数器方式寄存器TMOD

    定时器/计数器方式控制寄存器TMOD在特殊功能寄存器中，字节地址为89H。TMOD不能进行位寻址，只能用字节传送指令设置定时器工作方式，低半字节定义为定时器/计数器0，高半字节定义为定时器/计数器1。复位时，TMOD所有位均为0。TMOD的格式 本文来自www.eadianqi.com

如下表所示。 本文来自www.eadianqi.com

M1、M0：工作方式选择位。用来定义定时器/计数器的四种工作方式。

C/：功能选择位：C/位为定时器方式或计数器方式选择位。C/=1时，为计数器方式；C/=0时，为定时器方式。 自动控制网www.eadianqi.com版权所有

GATE：门控制位，确定定时器的开启与关闭。当GATE=0时，只要定时器控制寄存器TCON中的TR0（或TR1）被置1时，T0（或T1）被允许开始计数（TCON各位含义见后面叙述）。 自动控制网www.eadianqi.com版权所有

当GATE=1时，外部中断引脚或的输入电平控制T0或T1的开启与关闭。 自动控制网www.eadianqi.com版权所有

2．定时器/计数器控制寄存器TCON 本文来自www.eadianqi.com

TCON是T0和T1的控制寄存器，它同时也用来锁存T0、T1的溢出中断请求源和外部中断请求源。TCON寄存器复位时为00H，可以进行位寻址。定时器/计数器控制寄存器TCON字节地址为88H。TCON寄存器各位定义如下表

自动控制网www.eadianqi.com版权所有

TCON中各标志位的功能是： 本文来自www.eadianqi.com

TF1（D7）：定时器1溢出标志位。当T1计满溢出时，由硬件使TF1置1，申请中断。进入中断服务程序后，由硬件自动清0，在查询方式下用软件清0。  自动控制网www.eadianqi.com版权所有

TR1（D6）：定时器1运行控制位。TR1置1，启动定时器1；TR1置0则停止工作。TR1由软件置1或清零

自动控制网www.eadianqi.com版权所有

TF0（D5）：定时器0溢出标志。其功能及操作情况同TF1。

TR0（D4）：定时器0运行控制位。其功能及操作情况同TR1。 本文来自www.eadianqi.com

IE1（D3）：外部中断1中断请求标志。IT1=1时，外部中断1引脚上的电平由1变0时，IE1由硬件置位，外部中断1请求中断。当CPU响应中断并转向该中断服务程序执行时，由内部硬件自动清0。 自动控制网www.eadianqi.com版权所有

IT1（D2）：外部中断1()电平触发方式或者脉冲触发方式控制位。IT1=1时，外部中断1为负边沿触发方式，引脚上的电平从高到低负跳变有效。IT1=0时，外部中断1为电平触发方式。上输入低电平有效。

IE0（D1）：外部中断0中断请求标志。如果IT0置1，则当上的电平由1变0时，IE0由硬件置位。在CPU把控制转到中断服务程序时由硬件使IE0复位。 本文来自www.eadianqi.com

IT0（D0）：外部中断源0触发方式控制位，其含义同IT1。

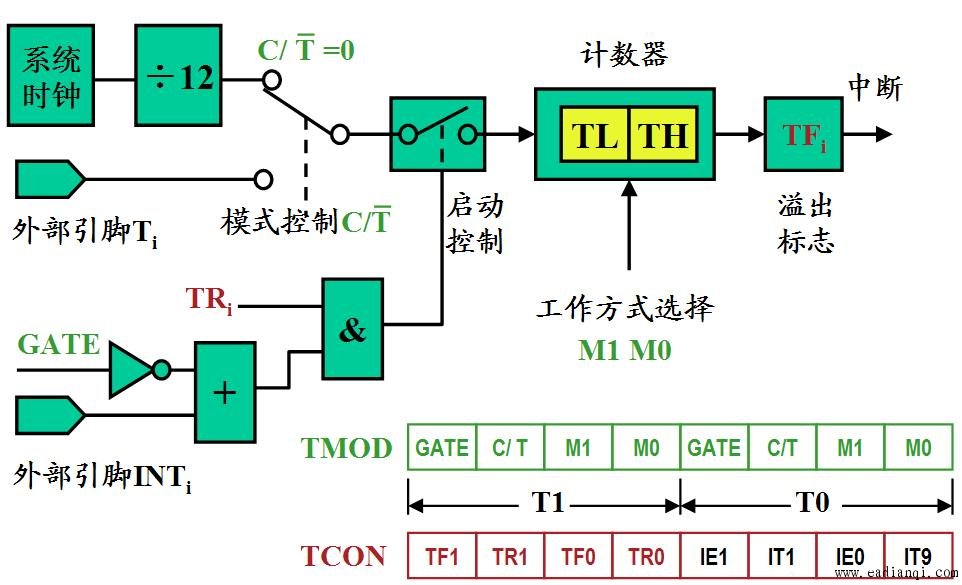

3．TMOD和TCON的控制功能可以通过一个具体的电路结构来加强理解

自动控制网www.eadianqi.com版权所有

图 TMOD和TCON控制功能的实现

在图中，清楚的表示了TMOD和TCON中的控制位对工作方式、定时/计数模式、启动、溢出中断的控制的实现。
