AT89S52的优先级寄存器IP

时间:2015-09-22 10:40来源:www.eadianqi.com 编辑:自动控制网
AT89S52单片机的中断系统提供两个中断优先级,对于每一个中断请求源都可以编程为高优先级中断源或低优先级中断源,以便实现两级中断嵌套。中断优先级是由片内的中断优先级寄存器IP(特殊功能寄存器)控制的。IP寄存器字节地址位B8H,可以位寻址。IP各标志位
   AT89S52单片机的中断系统提供两个中断优先级,对于每一个中断请求源都可以编程为高优先级中断源或低优先级中断源,以便实现两级中断嵌套。中断优先级是由片内的中断优先级寄存器IP(特殊功能寄存器)控制的。IP寄存器字节地址位B8H,可以位寻址。IP各标志位的功能如表1所示:

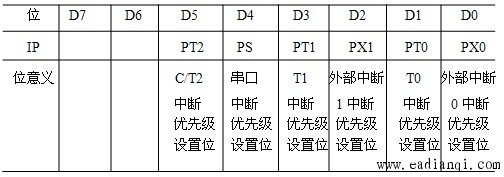

表1 IP寄存器中优先级标志
   AT89S52中断系统具有两级优先级(由IP寄存器把各个中断源的优先级分为高优先级和低优先级),它们遵循下列两条基本规则:
   (1)低优先级中断源可被高优先级中断源所中断,而高优先级中断源不能被任何中断源所中断;
   (2)一种中断源(不管是高优先级或低优先级)一旦得到响应,与它同级的中断源不能再中断它。
   为了实现上述两条规则,中断系统内部包含两个不可寻址的优先级状态触发器。其中一个用来指示某个高优先级的中断源正在得到服务,并阻止所有其它中断的响应;另一个触发器则指出某低优先级的中断源正得到服务,所有同级的中断都被阻止,但不阻止高优先级中断源。当同时收到几个同一优先级的中断时,响应哪一个中断源取决于内部查询顺序。其优先级排列如表2。
本文来自www.eadianqi.com

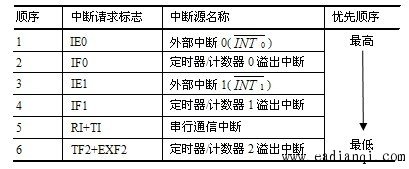

表2 中断优先顺序
