三菱模拟软件FX-TRN-BEG-C 是针对FX 系列PLC 系列设计的一套模拟软件，可以帮助初学者掌握和理解FX 的指令系统，因此要求初学者必须熟悉三菱PLC 的指令格式和输入方法。

自动控制网www.eadianqi.com版权所有

在启动画成时，会出现一个登录窗口，你可以输入一个用户名和密码，做为你学习的一个记录。一般，没必要设置，只要点开始就可以进行学习了。 本文来自www.eadianqi.com

本文来自www.eadianqi.com

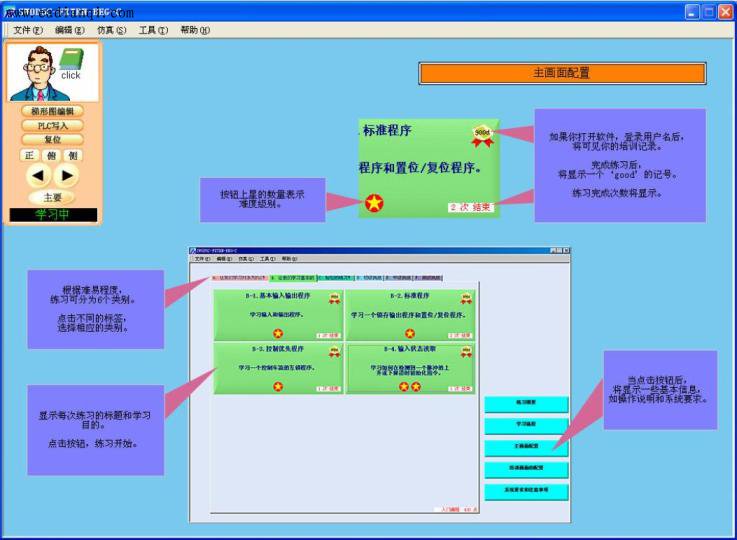

接着出现训练的主画面，学习共A～F 共6 个学习阶段，由简到难，由线入深。建议初学者从A 开始一步一步学起,可以先认真看一下帮助文件，先了解一下软件使用的有关事项。 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

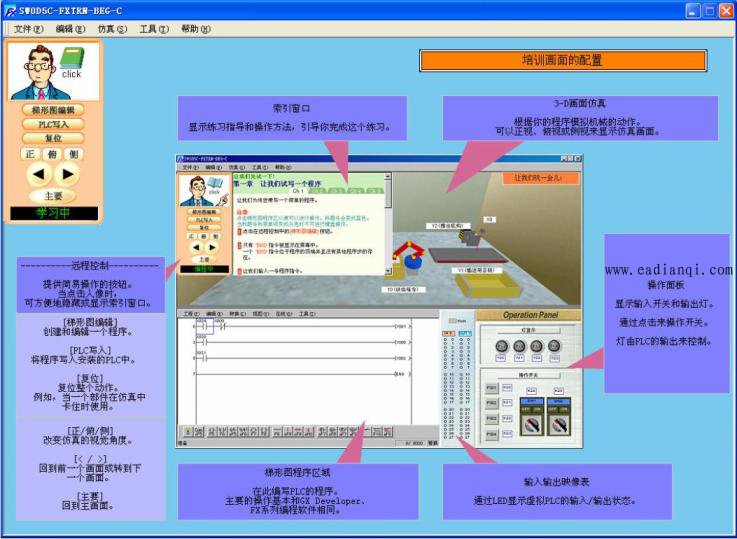

培训画面组成： 本文来自www.eadianqi.com

本文来自www.eadianqi.com

说明：3-D 画面仿真和操作面板中的的X 和Y 是指控制其相应设备的输入和输出，如传送带旁写有的“Y1（输送带正转）”指的就是当PLC 的Y1 为1 时，输送带就正向运转，传感器X0 指的是检测物体的传感器在PLC 的输入是X0，等等。
索引窗口中指导你学习的方法和学习步骤，刚开始学习时建议你按它的提示一步一步来做，熟练后可以不按它的步骤来，可以利用已知的指令对模拟的动作加以扩展，如：索引窗口中要求实现按下一个按钮（如X1）后机器摇臂供给（Y0=1），你可以用你学过的定时器或其它方法来实现机器摇臂的自动供给。但编程时必须和3-D 仿真画面及操作面板中提供的输入输出地址相同（如机器摇臂供给地址是Y0，在编程时必须使Y0=1才能供给货物）。下面重点介绍梯形图程序区域的用法：
在输入程序或操作程序区域各菜单时，必须使该区域处于激活状态，方法是：点击左上角人像下面的“梯形图编辑”按钮，此时梯形图输入区域上方的蓝色条变为深蓝色（未处于激活时是蓝色），如下是程序输入区域激活前和激活后的对比：
